ArgoCD 정리 (1)

Hanhorang31 2025. 11. 8. 23:23

ArgoCD 아키텍처와 운영 고려점(HA, 메트릭, 백업&복구) 내용을 정리합니다.

본 글은 CloudNet@ 가시다님이 진행하는 CI/CD 스터디 내용을 참고하였습니다.

ArgoCD

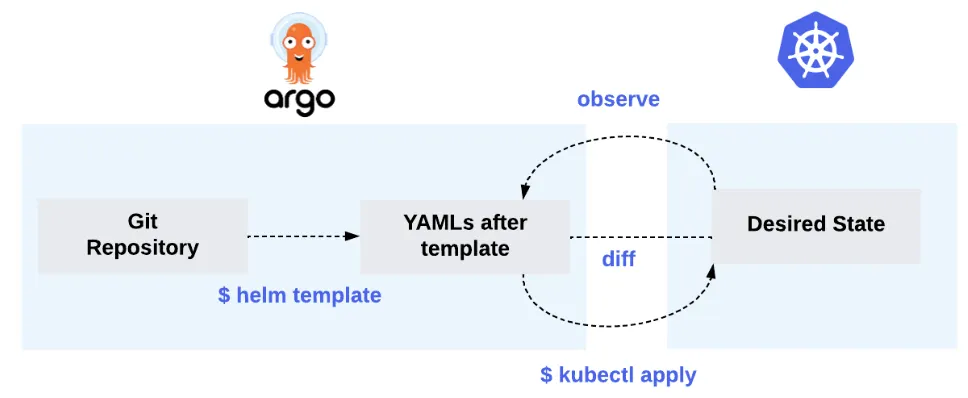

Git 저장소의 매니페스트(Helm/Kustomize 등)를 읽어 클러스터와 동기화하고, 드리프트 감지·롤백·멀티클러스터 배포 등을 제공하는 도구입니다.

ArgoCD 구성 아키텍처는 다음과 같이 구성됩니다.

API Server : Argo CD의 중앙 허브이자 외부 인터페이스로, 사용자 요청을 처리하고, 인증 및 권한 제어

Repository Service : Git 저장소에서 배포 가능한 YAML 매니페스트를 생성하고, Helm/Kustomize 등의 템플릿 렌더링 수행

Application Controller : Git 상태와 클러스터 상태를 비교하고(Diff), 불일치 시 동기화(Sync)를 수행

실습 환경 구성

# kind k8s 배포
kind create cluster --name myk8s --image kindest/node:v1.32.8 --config - <https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30001 --set env.TZ="Asia/Seoul" --namespace kube-system

# 포트 포워딩
kubectl port-forward service/kube-ops-view -n kube-system 30001:8080

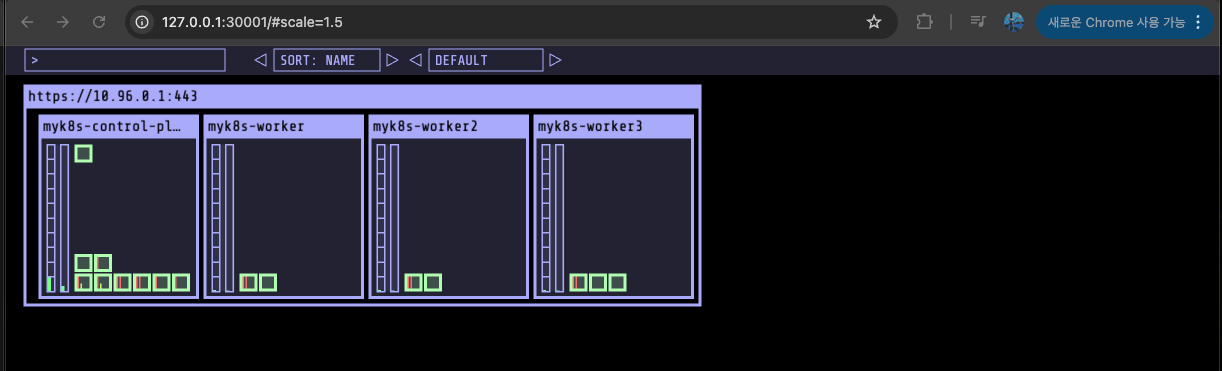

# kube-ops-view 접속 URL 확인
open "http://127.0.0.1:30001/#scale=1.5"

ArgoCD 배포 및 구소 요소

kubectl create ns argocd
cat < argocd-values.yaml
server:
  service:
    type: NodePort
    nodePortHttps: 30002
  extraArgs:
    - --insecure  # HTTPS 대신 HTTP 사용
EOF

# 설치 : Argo CD v3.1.9 , (참고) 책 버전 Argo CD v2.1 ~ v2.2
# https://github.com/argoproj/argo-helm/blob/main/charts/argo-cd/values.yaml
helm repo add argo https://argoproj.github.io/argo-helm
helm install argocd argo/argo-cd --version 9.0.5 -f argocd-values.yaml --namespace argocd

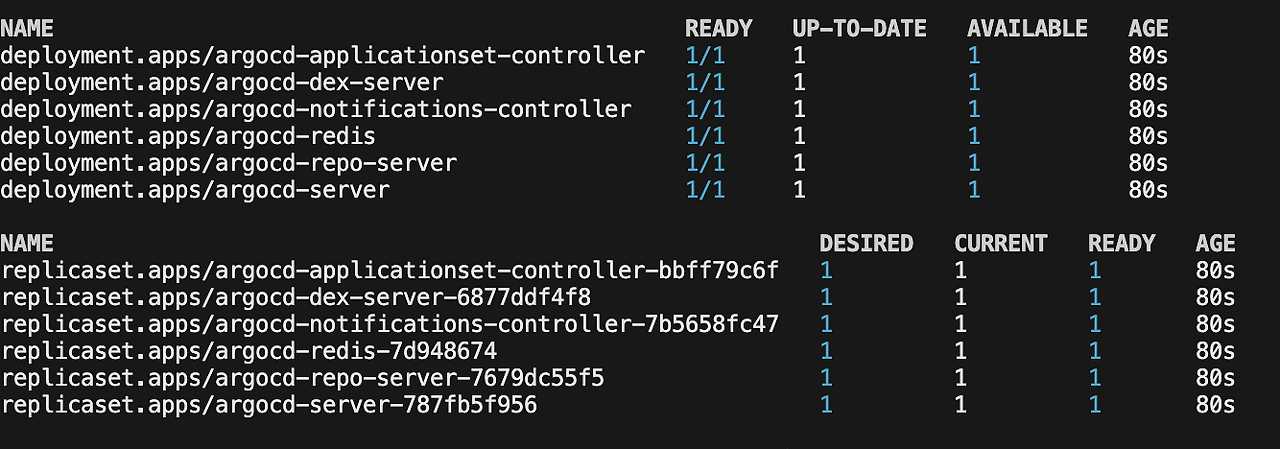

# 각 구성요소 확인
kubectl get all -n argocd

# ArgoCD CRD 확인
kubectl get crd | grep argo
applications.argoproj.io      2025-11-08T02:12:37Z
applicationsets.argoproj.io   2025-11-08T02:12:37Z
appprojects.argoproj.io       2025-11-08T02:12:37Z

자격 증명 ?

ArgoCD → 레파지토리, 클러스터 접근을 위한 자격증명은 Secret과 Configmap을 통해 설정합니다.

레파지토리 자격 증명 : rgocd.argoproj.io/secret-type: repository 레이블 통해 접근 지정

# HTTPS 인증 방식 (예시)
apiVersion: v1
kind: Secret
metadata:
  name: repo-credentials-https
  namespace: argocd                             # 반드시 argocd 네임스페이스여야 함
  labels:
    argocd.argoproj.io/secret-type: repository  # Argo CD가 이 Secret을 “저장소 접근 자격”으로 인식하는 라벨
stringData:
  url: https://github.com/your-org/private-repo.git
  username: your-github-username
  password: ghp_xxxxxxxxxxxxxxxxxxxxxxx         # Personal Access Token (PAT) 또는 비밀번호


# SSH Key 인증 방식 (예시)
apiVersion: v1
kind: Secret
metadata:
  name: repo-credentials-ssh
  namespace: argocd
  labels:
    argocd.argoproj.io/secret-type: repository
stringData:
  url: git@github.com:your-org/private-repo.git  # SSH 형태의 주소
  sshPrivateKey: |
    -----BEGIN OPENSSH PRIVATE KEY-----
    MIIEvQIBADANBgkqhkiG9w0BAQEFAASC...
    -----END OPENSSH PRIVATE KEY-----

클러스터 자격 증명 : argocd.argoproj.io/secret-type: cluster 레이블 지정

apiVersion: v1
kind: Secret
metadata:
  name: cluster-credentials-dev
  namespace: argocd
  labels:
    argocd.argoproj.io/secret-type: cluster
stringData:
  name: dev-cluster                         # Argo CD 내에서 표시될 클러스터 이름
  server: https://123.45.67.89:6443         # 대상 클러스터의 API 서버 주소
  config: |                                 # JSON 형태의 kubeconfig 일부. Argo CD가 인증에 사용
    {
      "bearerToken": "eyJhbGciOiJSUzI1NiIsImtpZCI6...", # 대상 클러스터의 ServiceAccount로부터 추출한 토큰
      "tlsClientConfig": {
        "insecure": false,                              # true일 경우 TLS 검증 비활성화 (개발용)
        "caData": "LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0t..." # 클러스터 CA 인증서 (Base64 인코딩된 값)
      }
    }

helm uninstall -n argocd argocd && kubectl delete ns argocd 다음 실습을 위해 ArgoCD 삭제

ArgoCD 운영

ArgoCD 운영을 위해 고려해야할 점은 다음과 같습니다.

ArgoCD HA 구성
ArgoCD 메트릭 모니터링
백업 & 복구

ArgoCD HA 구성

ArgoCD HA 구성 검토

Argo CD는 기본적으로 stateless 설계이며, 모든 상태(애플리케이션 정의 등)는 Kubernetes의 etcd에 저장됨.
Redis는 캐시 용도로만 사용되며, 장애 시 재구성되어도 서비스 손실이 없음.
HA 설치 매니페스트가 제공되며, 최소 3 노드 이상과 Pod anti-affinity 설정이 필요. IPv6 전용 클러스터는 미지원

argocd-repo-server

Git 저장소를 클론하고 매니페스트를 생성하는 역할

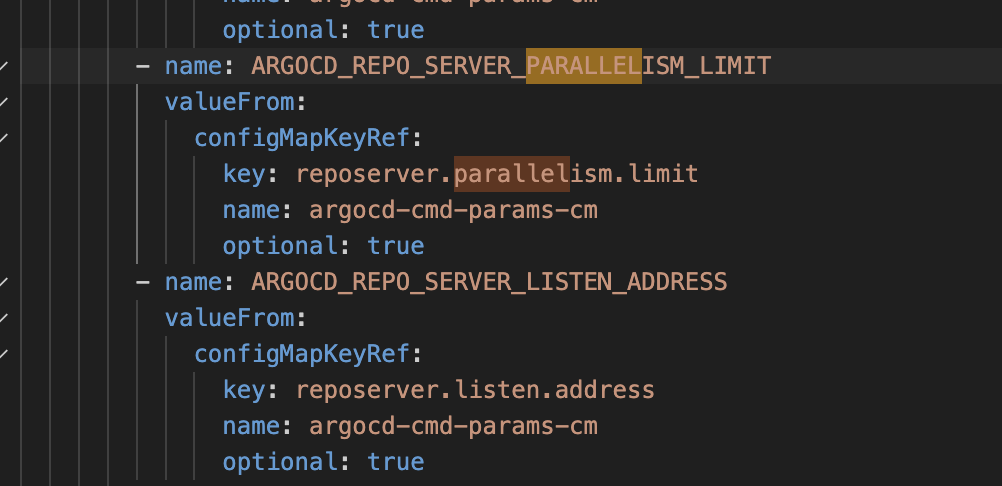

병렬 매니페스트 생성 수는 -parallelismlimit 플래그로 조정 가능. 메모리 부족/스레드 제한 이슈 주의
디스크 공간 부족 방지를 위해 저장소 수가 많거나 파일이 많으면 Persistent Volume 마운트 권장
매니페스트 캐시 만료(-repo-cache-expiration 등)를 통해 렌더링 빈도 조정 가능

argocd-application-controller

실제로 Git 매니페스트와 클러스터 상태를 비교(diff)하고 Sync를 수행하는 핵심 엔진
동시 처리 큐 수(-status-processors, -operation-processors) 증가로 애플리케이션 수가 많을 때 성능 향상 가능
셰어(sharding)를 통해 컨트롤러 복제(replica)를 여러 개 띄우고 클러스터 부하 분산 가능

argocd-server

UI/API 서버로, 상태 저장이 거의 없으며 복제 수를 3개 이상 권장

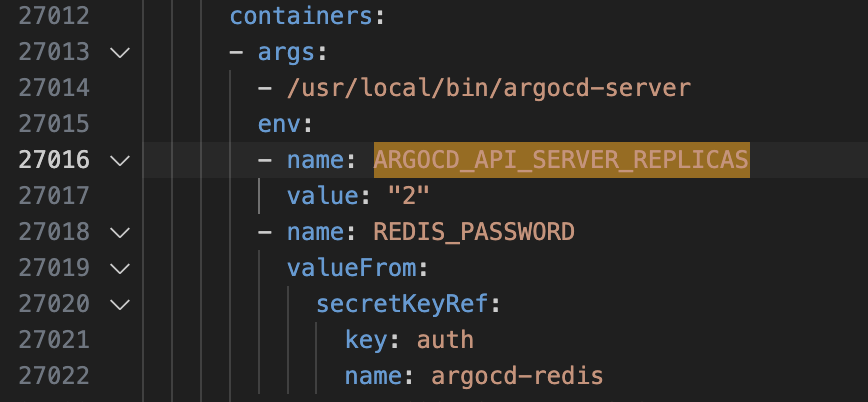

ARGOCD_API_SERVER_REPLICAS 환경변수로 복제 수 지정 가능

argocd-dex-server & argocd-redis

Dex 인증 서버는 메모리 기반 DB 사용으로 다중 인스턴스 데이터 불일치 위험 있음
Redis는 기본 구성 시 Sentinel을 이용해 3대 구성 등 HA 방식 권고

ArgoCD HA 구성

# 매니페스트 파일 작성 및 배포
mkdir resources
cat << EOF > resources/namespace.yaml
apiVersion: v1
kind: Namespace
metadata:
  name: argocd
EOF
kubectl apply -f resources/namespace.yaml

curl -O https://raw.githubusercontent.com/argoproj/argo-cd/refs/heads/master/manifests/ha/install.yaml
mv install.yaml resources/
kubectl apply -f resources/install.yaml -n argocd

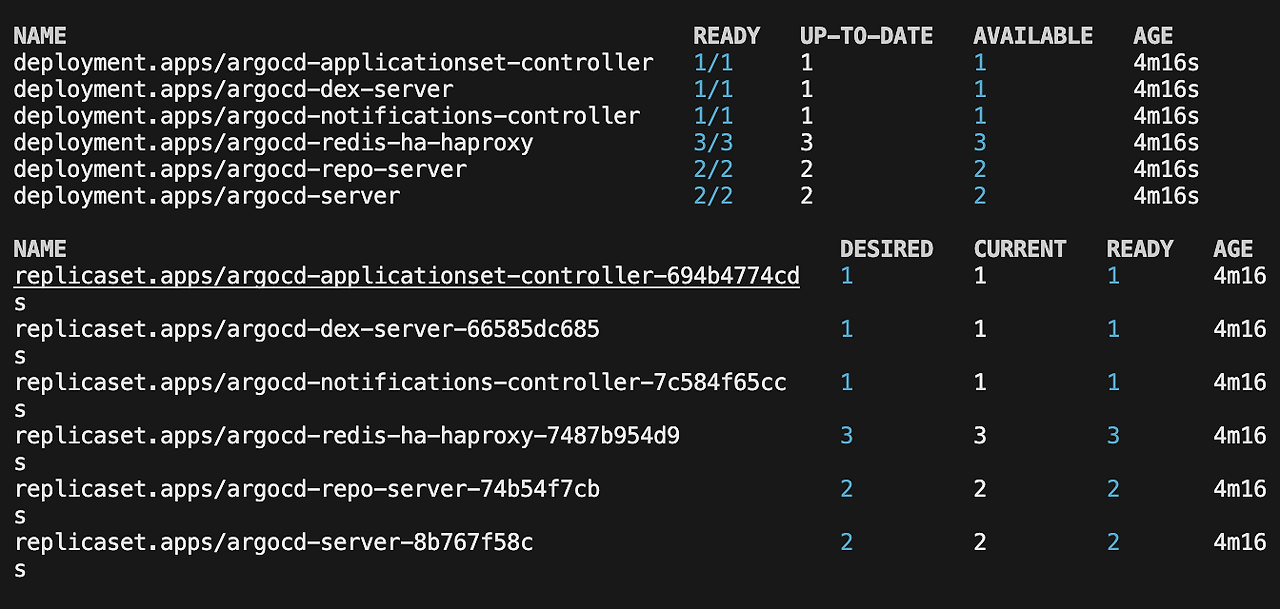

kubectl get all -n arogcd

# 접근

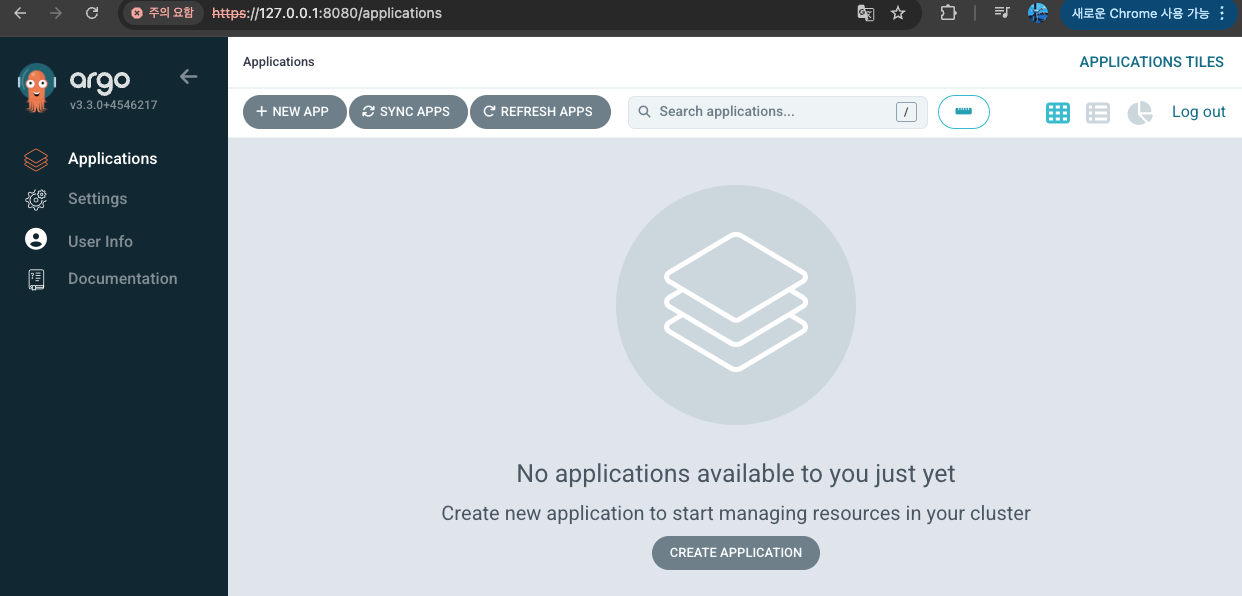

kubectl port-forward svc/argocd-server -n argocd 8080:80
open https://127.0.0.1:8080


#패스워드 확인
kubectl get secret -n argocd argocd-initial-admin-secret -o jsonpath='{.data.password}' | base64 -d ; echo

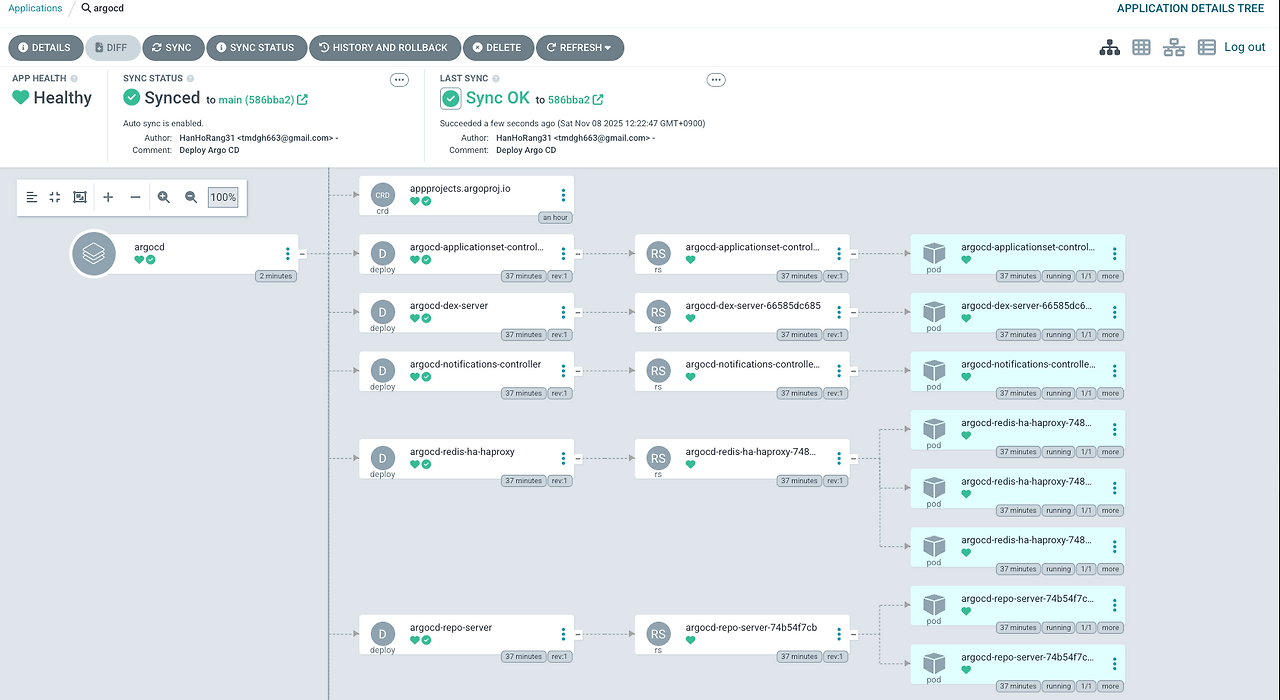

ArgoCD 자체 관리

Gitops 수동 제어를 최소화하기 위해 ArgoCD 자체도 관리하기 위해 자체 관리 설정을 진행하겠습니다.

# 신규 Git 레파지토리 생성
# resoruces 디렉토리 경로
git add . && git commit -m "Deploy Argo CD " && git push -u origin main

Argo CD UI → Settings → Repo 에 자신의 Repo 추가 (repoURL)
spec.source.repoURL 에 자신의 REPO 입력

cat <https://github.com/HanHoRang31/argocd-sample
    targetRevision: main
  syncPolicy:
    automated: {}
  destination:
    namespace: argocd
    server: https://kubernetes.default.svc
EOF

ArgoCD 관찰 가능성 설정

kube-prometheus-stack 설치하고, ArgoCD 전용 대시보드를 구성하겠습니다.

# repo 추가
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts

# 파라미터 파일 생성
cat < monitor-values.yaml
prometheus:
  prometheusSpec:
    scrapeInterval: "15s"
    evaluationInterval: "15s"
  service:
    type: NodePort
    nodePort: 30002

grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: prom-operator
  service:
    type: NodePort
    nodePort: 30003

alertmanager:
  enabled: false
defaultRules:
  create: false
prometheus-windows-exporter:
  prometheus:
    monitor:
      enabled: false
EOT
cat monitor-values.yaml

# 배포
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 75.15.1 \
-f monitor-values.yaml --create-namespace --namespace monitoring

# 접속 확인
open http://127.0.0.1:30002

프로메테우스 모니터링 메트릭 수집은 라벨이 release: kube-prometheus-stack인 모든 ServiceMonitor 및 PodMonitor 인 대상으로 진행합니다.

#ArgoCD 서비스 메트릭 파드
kubectl get svc -n argocd | grep metrics
argocd-metrics                            ClusterIP   10.96.89.255    <none>        8082/TCP                     10h
argocd-notifications-controller-metrics   ClusterIP   10.96.120.177   <none>        9001/TCP                     10h
argocd-server-metrics                     ClusterIP   10.96.185.251   <none>        8083/TCP                     10h


# 테스트용 파드 기동
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  containers:
  - name: nginx
    image: nginx:alpine
    ports:
    - containerPort: 80
EOF


# ServiceMonitor 생성
cat <<EOF | kubectl apply -f -
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: argocd-metrics
  namespace: monitoring
  labels:
    release: kube-prometheus-stack # 프로메테우스 수집 라벨 설정
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: argocd-metrics # 메트릭 수집 대상
  endpoints:
    - port: metrics
  namespaceSelector:
    matchNames:
      - argocd
EOF

# application-controller 메트릭 호출
kubectl exec -it -n default nginx -- curl argocd-metrics.argocd.svc:8082/metrics

# ServiceMonitor 생성
cat <<EOF | kubectl apply -f -
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: argocd-server-metrics
  namespace: monitoring
  labels:
    release: kube-prometheus-stack
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: argocd-server-metrics
  endpoints:
    - port: metrics
  namespaceSelector:
    matchNames:
      - argocd
EOF

# argocd-server 메트릭 호출
kubectl exec -it -n default nginx -- curl argocd-server-metrics.argocd.svc:8083/metrics



cat <<EOF | kubectl apply -f -
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: argocd-repo-server-metrics
  namespace: monitoring
  labels:
    release: kube-prometheus-stack
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: argocd-repo-server
  endpoints:
    - port: metrics
  namespaceSelector:
    matchNames:
      - argocd
EOF
# repo-server 메트릭 호출
kubectl exec -it -n default nginx -- curl argocd-repo-server.argocd.svc:8084/metrics



# 나머지 ServiceMonitor 생성
cat <<EOF | kubectl apply -f -
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: argocd-applicationset-controller-metrics
  namespace: monitoring
  labels:
    release: kube-prometheus-stack
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: argocd-applicationset-controller
  endpoints:
    - port: metrics
  namespaceSelector:
    matchNames:
      - argocd
---
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: argocd-dex-server
  namespace: monitoring
  labels:
    release: kube-prometheus-stack
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: argocd-dex-server
  endpoints:
    - port: metrics
  namespaceSelector:
    matchNames:
      - argocd
---
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: argocd-redis-haproxy-metrics
  namespace: monitoring
  labels:
    release: kube-prometheus-stack
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: argocd-redis-ha-haproxy
  endpoints:
    - port: http-exporter-port
  namespaceSelector:
    matchNames:
      - argocd
---
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: argocd-notifications-controller
  namespace: monitoring
  labels:
    release: kube-prometheus-stack
spec:
  selector:
    matchLabels:
      app.kubernetes.io/name: argocd-notifications-controller-metrics
  endpoints:
    - port: metrics
  namespaceSelector:
    matchNames:
      - argocd
EOF



# 객체 생성 확인
kubectl get servicemonitors.monitoring.coreos.com -A | grep argocd
NAMESPACE    NAME                                             AGE
monitoring   argocd-applicationset-controller-metrics         7s
monitoring   argocd-dex-server                                7s
monitoring   argocd-metrics                                   7m26s
monitoring   argocd-notifications-controller                  7s
monitoring   argocd-redis-haproxy-metrics                     7s
monitoring   argocd-repo-server-metrics                       54s
monitoring   argocd-server-metrics                            65s


# argocd-server 메트릭 호출
kubectl exec -it -n default nginx -- curl argocd-server-metrics.argocd.svc:8083/metrics

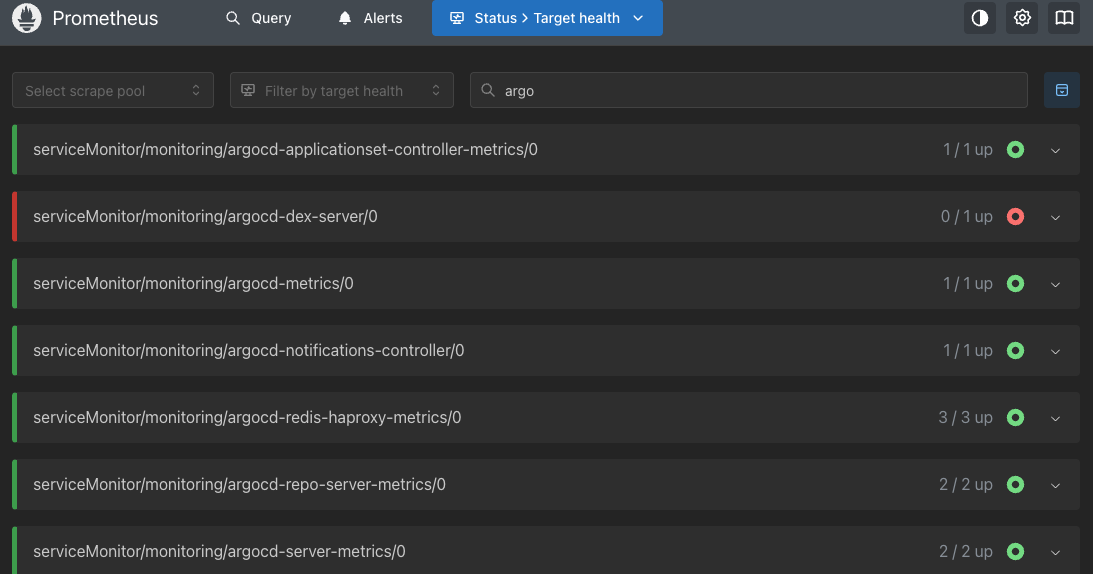

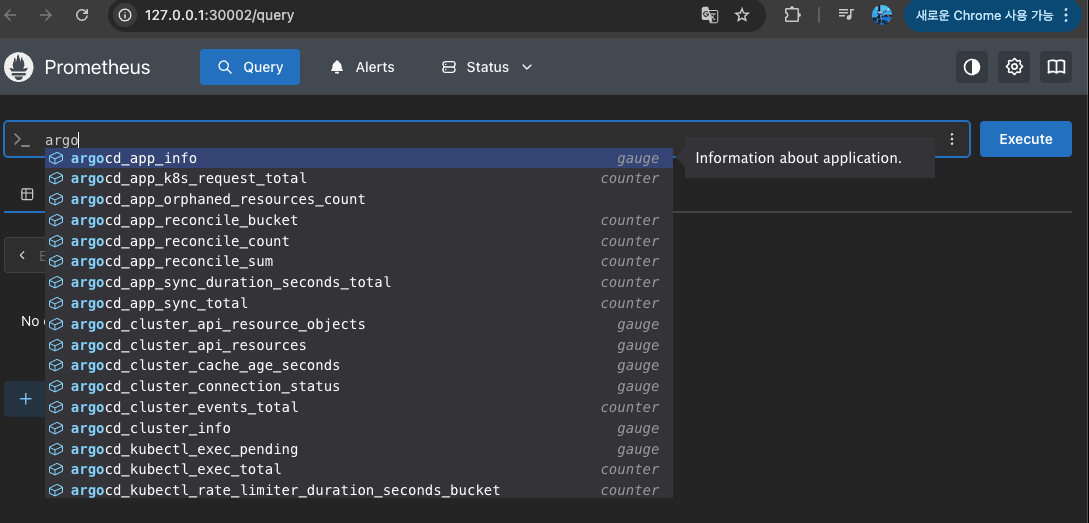

프로메테우스 메트릭 확인

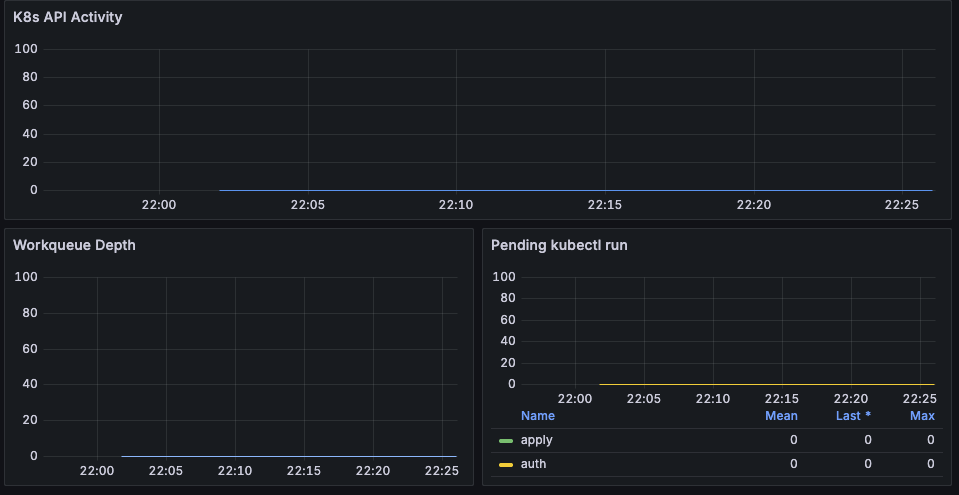

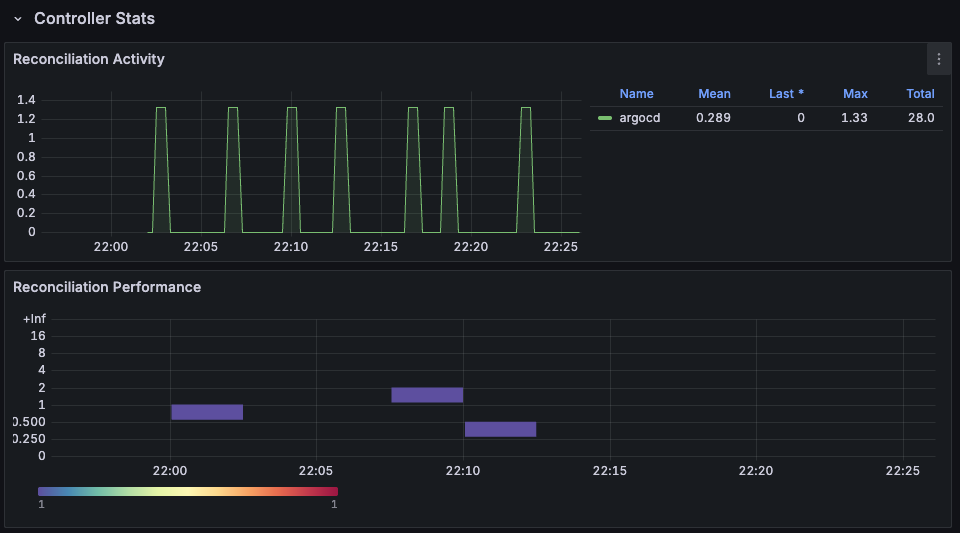

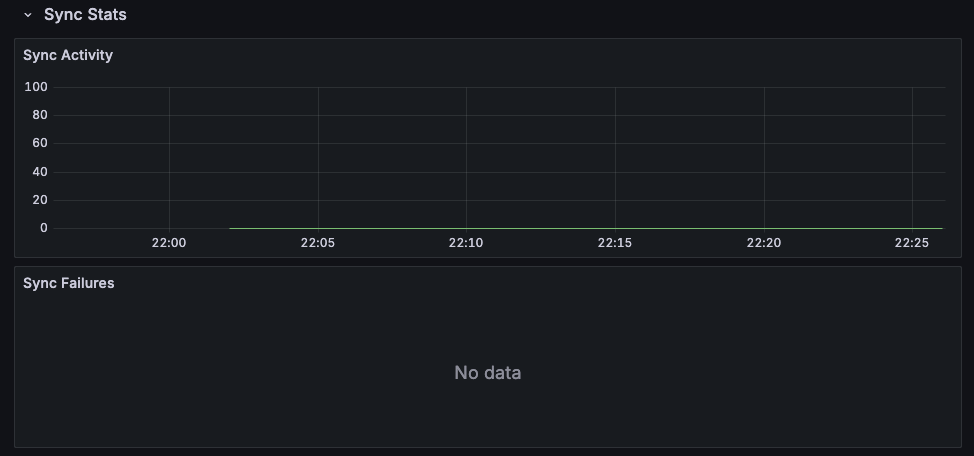

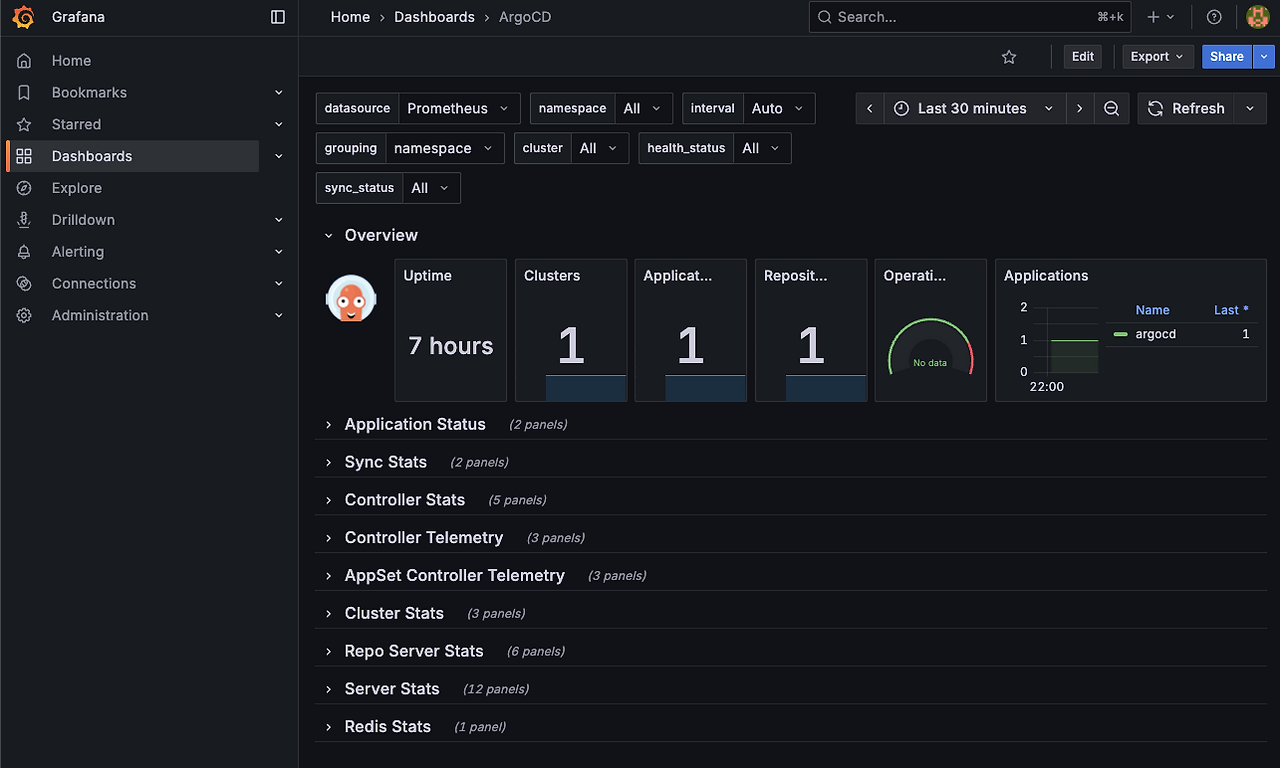

그라파나 대시보드 설정

대시보드는 공식 예제 대시보드 JSON 사용 (Embed GitHub)
대시보드 > import > json 기입

open http://127.0.0.1:30003 # macOS

# 계정 admin/prom-operator 입력

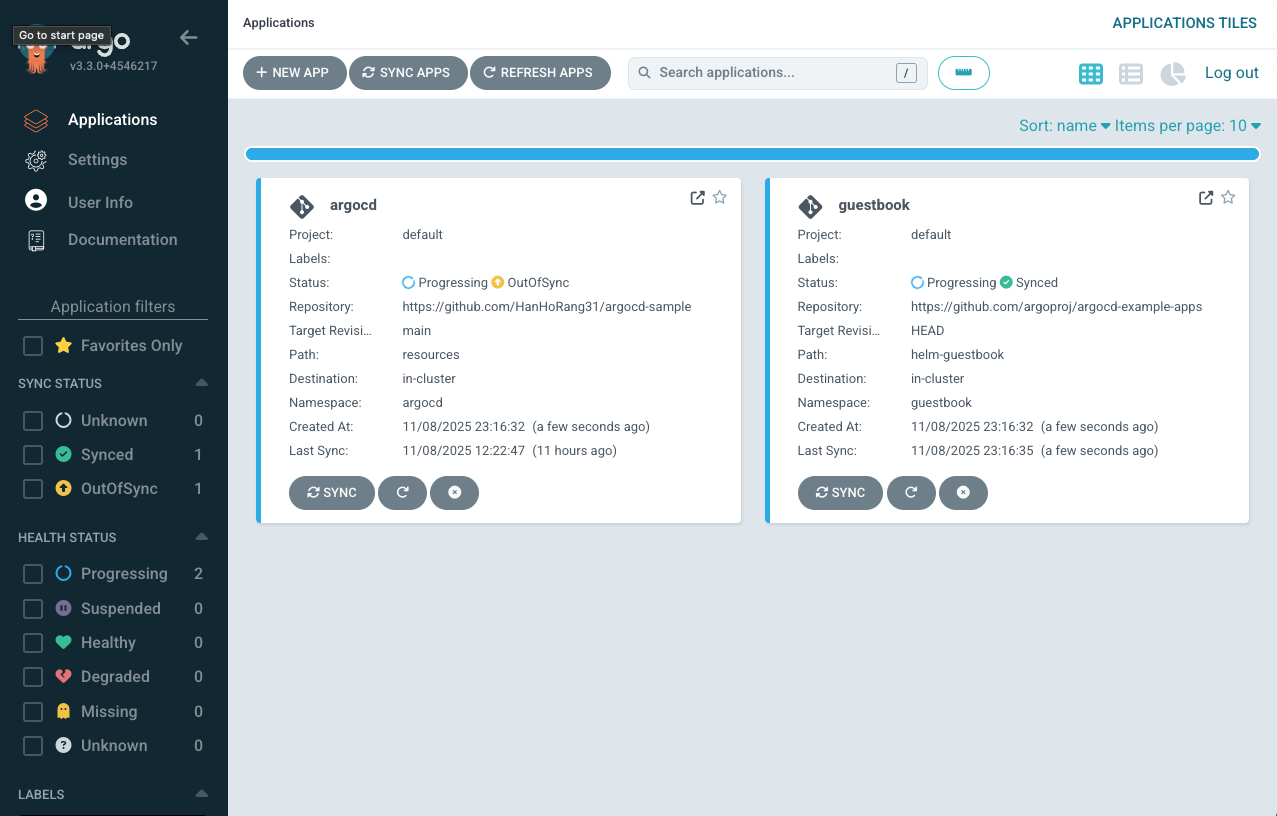

# 예제 애플리케이션 생성
# guestbook helm 차트 애플리케이션 생성
cat <https://github.com/argoproj/argocd-example-apps
    targetRevision: HEAD
  syncPolicy:
    automated:
      enabled: true
      prune: true
      selfHeal: true
    syncOptions:
    - CreateNamespace=true
  destination:
    namespace: guestbook
    server: https://kubernetes.default.svc
EOF

주요 메트릭 모니터링 - doc

Diff 지연 시간 (argocd_app_reconcile_time): 이 시간이 길어진다는 것은 Git의 Desired State와 Live State를 비교하는 데 시간이 오래 걸린다는 의미입니다. 애플리케이션 수가 많거나 컨트롤러 리소스가 부족할 때 발생할 수 있습니다.
Sync 실패율 (argocd_app_sync_total): 성공한 Sync 횟수 대비 실패한 Sync 횟수가 증가하는지 확인해야 합니다. 이는 배포하려는 매니페스트에 문제가 있거나, 대상 클러스터에 권한/제한 문제가 있음을 나타낼 수 있습니다.
API 지연 시간: argocd_request_duration_seconds의 P99(99th Percentile) 값이 높아지면, 사용자 경험(Web UI, CLI)이 저하되고 있음을 의미합니다. API 서버의 자원을 확장하거나 부하를 분산해야 할 수 있습니다.

재해 복구

argocd cli를 통해 백업 및 복원을 진행합니다.

# arogcd cli 설치
brew install argocd

# argocd 인증, 패스워드 확인
kubectl get secret -n argocd argocd-initial-admin-secret -o jsonpath='{.data.password}' | base64 -d ; echo

ARGOPW=-MN5-rVXqOiXILqp
argocd login localhost:8080  --username admin --password $ARGOPW --insecure

# 백업 생성
argocd admin export -n argocd > backup.yaml
cat backup.yaml | head
apiVersion: v1
data:
  resource.customizations.ignoreResourceUpdates.ConfigMap: |
    jqPathExpressions:
      # Ignore the cluster-autoscaler status
      - '.metadata.annotations."cluster-autoscaler.kubernetes.io/last-updated"'
      # Ignore the annotation of the legacy Leases election
      - '.metadata.annotations."control-plane.alpha.kubernetes.io/leader"'
  resource.customizations.ignoreResourceUpdates.Endpoints: |
    jsonPointers:

신규 클러스터 생성 및 복원

# 신규 클러스터 생성
kind create cluster --name myk8s2 --image kindest/node:v1.32.8 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
  extraPortMappings:
  - containerPort: 31000
    hostPort: 31000
  - containerPort: 31001
    hostPort: 31001
  - containerPort: 31002
    hostPort: 31002
  - containerPort: 31003
    hostPort: 31003
- role: worker
- role: worker
- role: worker
EOF

# 컨텍스트 확인
kubectl config get-contexts
CURRENT   NAME          CLUSTER       AUTHINFO      NAMESPACE
          kind-myk8s                                                             kind-myk8s                                                             kind-myk8s
*         kind-myk8s2                                                            kind-myk8s2                                                            kind-myk8s2

# alias 설정
alias k8s1='kubectl --context kind-myk8s'
alias k8s2='kubectl --context kind-myk8s2'

k8s2 get pods -A
NAMESPACE            NAME                                           READY   STATUS    RESTARTS   AGE
kube-system          coredns-668d6bf9bc-88s7d                       1/1     Running   0          3m39s
kube-system          coredns-668d6bf9bc-gvv96                       1/1     Running   0          3m39s
kube-system          etcd-myk8s2-control-plane                      1/1     Running   0          3m46s
kube-system          kindnet-kqmcg                                  1/1     Running   0          3m37s
kube-system          kindnet-l52fb                                  1/1     Running   0          3m37s
kube-system          kindnet-rnbzc                                  1/1     Running   0          3m37s
kube-system          kindnet-wz2dl                                  1/1     Running   0          3m40s
kube-system          kube-apiserver-myk8s2-control-plane            1/1     Running   0          3m46s
kube-system          kube-controller-manager-myk8s2-control-plane   1/1     Running   0          3m45s
kube-system          kube-proxy-797lr                               1/1     Running   0          3m37s
kube-system          kube-proxy-7rqq4                               1/1     Running   0          3m37s
kube-system          kube-proxy-ckz8b                               1/1     Running   0          3m37s
kube-system          kube-proxy-hpz5w                               1/1     Running   0          3m40s
kube-system          kube-scheduler-myk8s2-control-plane            1/1     Running   0          3m46s
local-path-storage   local-path-provisioner-7dc846544d-8nldx        1/1     Running   0          3m39s

# 신규 클러스터 내 HA argocd 배포
k8s2 apply -f resources/namespace.yaml
k8s2 apply -f resources/install.yaml -n argocd

# 포트포워딩
kubectl port-forward svc/argocd-server -n argocd 8081:80 --context kind-myk8s2


k8s2 get secret -n argocd argocd-initial-admin-secret -o jsonpath='{.data.password}' | base64 -d ; echo
uDs4B3gro5oT6zKT

ARGOPW2=uDs4B3gro5oT6zKT
argocd login localhost:8081  --username admin --password $ARGOPW2 --insecure


# 다른 클러스터에서 복원하기
argocd admin import -n argocd - < backup.yaml
import process started argocd
/ConfigMap argocd-cm in namespace argocd updated
/ConfigMap argocd-rbac-cm in namespace argocd updated
/ConfigMap argocd-ssh-known-hosts-cm in namespace argocd updated
/ConfigMap argocd-tls-certs-cm in namespace argocd updated
/Secret argocd-secret in namespace argocd updated
/Secret repo-1294480722 in namespace argocd created
argoproj.io/Application argocd in namespace argocd created
{"level":"info","msg":"Warning: metadata.finalizers: \"resources-finalizer.argocd.argoproj.io\": prefer a domain-qualified finalizer name including a path (/) to avoid accidental conflicts with other finalizer writers","time":"2025-11-08T23:16:32+09:00"}
argoproj.io/Application guestbook in namespace argocd created
Import process completed successfully in namespace argocd at 2025-11-08T23:16:32+09:00, duration: 140.927875ms


# 복원 확인
open http://127.0.0.1:8081

'Cloud' 카테고리의 다른 글

ArgoCD로 멀티클러스터 관리하기 (0)	2025.11.23
ArgoCD 접근제어 설정 방법 (0)	2025.11.16
Gitops CI & CD 구성(Jenkins & ArgoCD) (0)	2025.11.02
Helm 과 lgtm Stack 맛보기(Loki) (0)	2025.10.26
쿠버네티스 GItOps (0)	2025.10.19

현재글ArgoCD 정리 (1)

호랑 테크 블로그

클라우드 엔지니어 HanHorang 블로그입니다. 피드백 댓글 환영합니다

kans3기, ansible, A101, llm, kubeflow, AEWS, Grafana, Karpenter, prometheus, t1014, Terraform, aews3, cicd, kubernetes, cloudnet, jenkins, kans3, argocd, Ai, eks,

Today :
Yesterday :

호랑 테크 블로그

ArgoCD 정리 (1)

ArgoCD 아키텍처와 운영 고려점(HA, 메트릭, 백업&복구) 내용을 정리합니다.

ArgoCD

ArgoCD 운영

ArgoCD HA 구성

ArgoCD HA 구성

ArgoCD 자체 관리

ArgoCD 관찰 가능성 설정

재해 복구

'Cloud' 카테고리의 다른 글

'Cloud'의 다른글

티스토리툴바

« 2025/12 »
일	월	화	수	목	금	토
	1	2	3	4	5	6
7	8	9	10	11	12	13
14	15	16	17	18	19	20
21	22	23	24	25	26	27
28	29	30	31

ArgoCD 정리 (1)

ArgoCD 아키텍처와 운영 고려점(HA, 메트릭, 백업&복구) 내용을 정리합니다.

ArgoCD

ArgoCD 운영

ArgoCD HA 구성

ArgoCD HA 구성

ArgoCD 자체 관리

ArgoCD 관찰 가능성 설정

재해 복구

'Cloud' 카테고리의 다른 글

'Cloud'의 다른글

관련글

티스토리툴바
