ArgoCD로 멀티클러스터 관리하기

Hanhorang31 2025. 11. 23. 02:58

ArgoCD를 통해 멀티클러스터 관리하는 방법을 기술합니다.

학습 내용은 CloudNet@ 가시다님이 진행하는 CI/CD스터디를 참고하였습니다.

ArgoCD 관리 유형

ArgoCD 멀티클러스터 관리 유형은 다음과 같이 분류 됩니다.

구분	CLI/API 기반 오토메이션	App of Apps	App of Apps + Templating	ApplicationSet
Git 기반	✅ Yes — 파이프라인(GitHub Actions 등)도 Git에 저장	✅ Yes — 매니페스트 Git 저장	✅ Yes — Helm 템플릿 + values 저장	✅ Yes — ApplicationSet 정의가 Git에 저장
선언적(Declarative)	❌ No — 명령형(Imperative) 스크립트 기반	✅ Yes	✅ Yes — 템플릿 기반 선언적	✅ Yes — 완전 선언적
자동화 수준	✅ 매우 높음 — 앱 자동 생성	❌ 낮음 — 환경 추가 시 YAML 직접 생성	❌ 중간 — values.yaml 수동 수정 필요	✅ 매우 높음 — Git 구조만 맞으면 앱 자동 생성

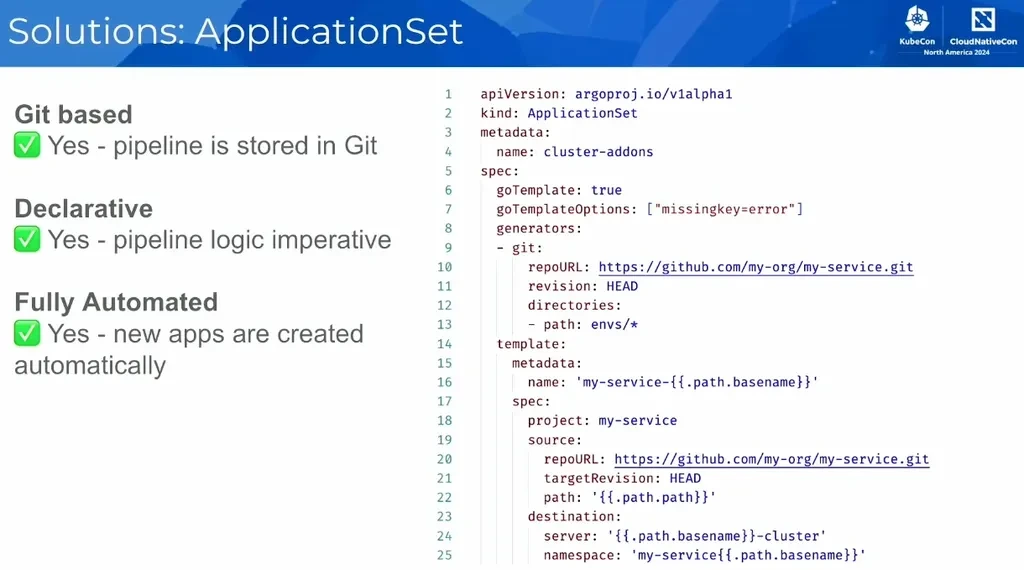

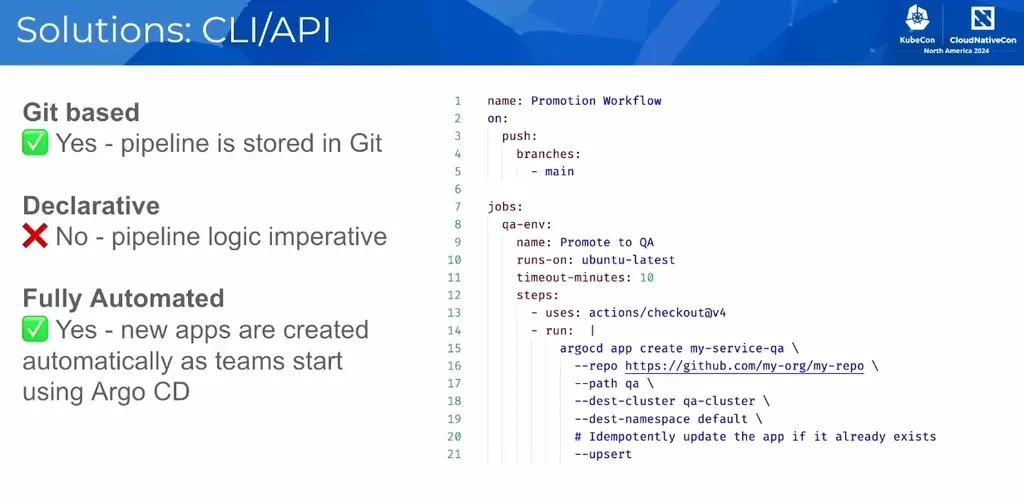

분류 방법에 따른 스크립트 형태는 다음과 같이 구성됩니다.

참고 - [CNCF] Mastering ApplicationSet: Advanced Argo CD Automation - Alexander Matyushentsev, Akuity

ArgoCD 멀티클러스터 관리 유형 중 App of apps패턴과 ApplicationSet를 실습하겠습니다.

멀티클러스터 환경 구성

mgmt k8s 구성 + Ingress(Nginx) + ArgoCD 구성

# kind k8s 배포
kind create cluster --name mgmt --image kindest/node:v1.32.8 --config - <https://raw.githubusercontent.com/kubernetes/ingress-nginx/main/deploy/static/provider/kind/deploy.yaml

# TLS 통신을 Ingress Controller에서 Terminate하지 않고, 그대로 백엔드 Pod로 전달하기 위한 설정
kubectl edit -n ingress-nginx deployments/ingress-nginx-controller
...
args :
 - --enable-ssl-passthrough

# 인증서 생성
openssl req -x509 -nodes -days 365 -newkey rsa:2048 \
  -keyout argocd.example.com.key \
  -out argocd.example.com.crt \
  -subj "/CN=argocd.example.com/O=argocd"


# argocd 네임스페이스 생성
kubectl create ns argocd

# tls 시크릿 생성
kubectl -n argocd create secret tls argocd-server-tls \
  --cert=argocd.example.com.crt \
  --key=argocd.example.com.key


# Argocd 구성
cat < argocd-values.yaml
global:
  domain: argocd.example.com

server:
  ingress:
    enabled: true
    ingressClassName: nginx
    annotations:
      nginx.ingress.kubernetes.io/force-ssl-redirect: "true"
      nginx.ingress.kubernetes.io/ssl-passthrough: "true"
    tls: true
EOF


# 설치 : Argo CD v3.1.9
helm repo add argo https://argoproj.github.io/argo-helm
helm install argocd argo/argo-cd --version 9.0.5 -f argocd-values.yaml --namespace argocd

# 도메인 추가
echo "127.0.0.1 argocd.example.com" | sudo tee -a /etc/hosts
cat /etc/hosts

# 접속 확인
curl -vk https://argocd.example.com/

# 최초 접속 암호 확인
kubectl -n argocd get secret argocd-initial-admin-secret -o jsonpath="{.data.password}" | base64 -d ;echo
ARGOPW=<최초 접속 암호>

# 로그인
argocd login argocd.example.com --insecure --username admin --password $ARGOPW

kind dev/prd k8s 구성 & k8s 자격증명 수정

동일 네트워크 대역을 사용하기에 통신 가능하다.

# 로컬 네트워크 확인
docker network ls
docker network inspect kind | jq


# kind k8s 배포
kind create cluster --name dev --image kindest/node:v1.32.8 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
  extraPortMappings:
  - containerPort: 31000
    hostPort: 31000
EOF

kind create cluster --name prd --image kindest/node:v1.32.8 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
  extraPortMappings:
  - containerPort: 32000
    hostPort: 32000
EOF


# alias 설정
alias k8s1='kubectl --context kind-mgmt'
alias k8s2='kubectl --context kind-dev'
alias k8s3='kubectl --context kind-prd'

k8s1 get node -owide
k8s2 get node -owide
k8s3 get node -owide

# 도커 컨테이너 IP 확인
docker network inspect kind | grep -E 'Name|IPv4Address'
        "Name": "kind",
                "Name": "prd-control-plane",
                "IPv4Address": "192.168.97.4/24",
                "Name": "dev-control-plane",
                "IPv4Address": "192.168.97.3/24",
                "Name": "mgmt-control-plane",
                "IPv4Address": "192.168.97.2/24",

# 도메인 통신 확인
docker exec -it mgmt-control-plane curl -sk https://dev-control-plane:6443/version
docker exec -it mgmt-control-plane curl -sk https://prd-control-plane:6443/version
docker exec -it dev-control-plane curl -sk https://prd-control-plane:6443/version

# API 주소를 컨테이너 IP로 변경
cp ~/.kube/config ./kube-config.bak
vi ~/.kube/config
...
    server: https://172.18.0.3:6443
  name: kind-dev
  ...
    server: https://172.18.0.4:6443
  name: kind-prd
...

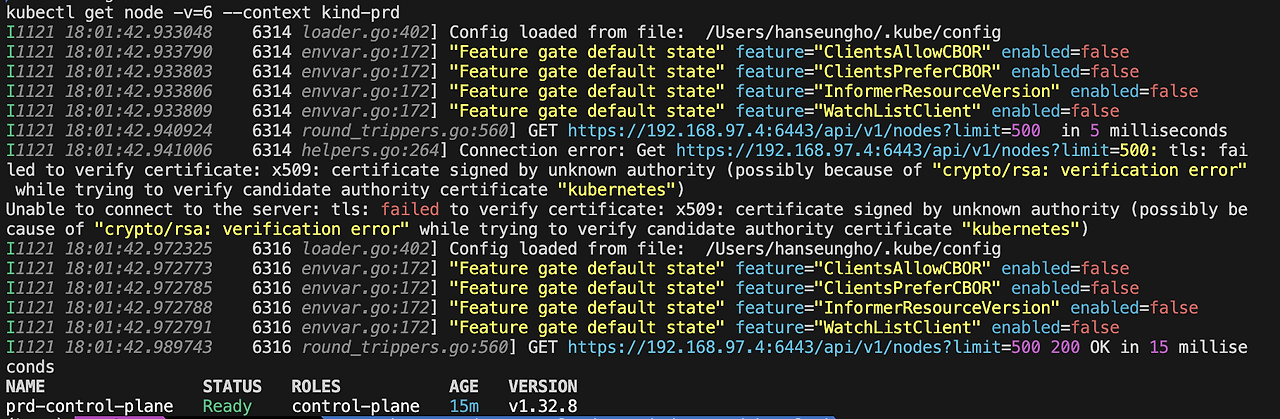

kubectl get node -v=6 --context kind-dev
kubectl get node -v=6 --context kind-prd

ArgoCD(mgmt k8s) 에 dev/prd 클러스터 등록

# 자격 증명 확인
kubectl config get-contexts

# mgmt k8s 자격증명 변경
kubectl config use-context kind-mgmt

# 기본 cluster 확인
argocd cluster list
argocd cluster list -o json | jq

kubectl get secret -n argocd
kubectl get secret -n argocd argocd-secret -o jsonpath='{.data}' | jq

argocd cluster add kind-dev --name dev-k8s
{"level":"info","msg":"ServiceAccount \"argocd-manager\" created in namespace \"kube-system\"","time":"2025-11-21T18:12:48+09:00"}
{"level":"info","msg":"ClusterRole \"argocd-manager-role\" created","time":"2025-11-21T18:12:48+09:00"}
{"level":"info","msg":"ClusterRoleBinding \"argocd-manager-role-binding\" created","time":"2025-11-21T18:12:48+09:00"}
{"level":"info","msg":"Created bearer token secret \"argocd-manager-long-lived-token\" for ServiceAccount \"argocd-manager\"","time":"2025-11-21T18:12:48+09:00"}
Cluster 'https://192.168.97.3:6443' added


# dev 클러스터 접근 구성 확인
k8s2 get sa -n kube-system argocd-manager
kubectl rolesum -n kube-system argocd-manager --context kind-dev
---
ServiceAccount: kube-system/argocd-manager
Secrets:

Policies:
• [CRB] */argocd-manager-role-binding ⟶  [CR] */argocd-manager-role
  Resource  Name  Exclude  Verbs  G L W C U P D DC
  *.*       [*]     [-]     [-]   ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔



# prod 클러스터 등록
argocd cluster add kind-prd --name prd-k8s --yes


argocd cluster list
SERVER                          NAME        VERSION  STATUS      MESSAGE                                                  PROJECT
https://192.168.97.3:6443       dev-k8s              Unknown     Cluster has no applications and is not being monitored.
https://192.168.97.4:6443       prd-k8s     1.32     Successful
https://kubernetes.default.svc  in-cluster           Unknown     Cluster has no applications and is not being monitored.

ArgoCD를 통한 멀티클러스터 관리

App of Apps 패턴

여러 애플리케이션을 하나의 부모 App 묶어서 관리할 수 있는 패턴입니다.

ArgoCD가 애플리케이션 단위로 배포를 하기에 서비스가 많아짐에 따라 애플리케이션이 많아지고 관리 포인트도 많아집니다.

이를 애플리케이션 단위로 묶어서 사용하게 되면, 논리적으로 하나의 그룹처럼 관리할 수 있게 됩니다.

ArgoCD로 각 클러스터에 nginx 배포

destionation으로 구별하여 배포

docker network inspect kind | grep -E 'Name|IPv4Address'

DEVK8SIP=192.168.97.3
PRDK8SIP=192.168.97.4

echo $DEVK8SIP $PRDK8SIP

# argocd app 배포
cat <https://github.com/gasida/cicd-study
    targetRevision: HEAD
  syncPolicy:
    automated:
      prune: true
    syncOptions:
    - CreateNamespace=true
  destination:
    namespace: mgmt-nginx
    server: https://kubernetes.default.svc
EOF

cat <https://github.com/gasida/cicd-study
    targetRevision: HEAD
  syncPolicy:
    automated:
      prune: true
    syncOptions:
    - CreateNamespace=true
  destination:
    namespace: dev-nginx
    server: https://$DEVK8SIP:6443
EOF

cat <https://github.com/gasida/cicd-study
    targetRevision: HEAD
  syncPolicy:
    automated:
      prune: true
    syncOptions:
    - CreateNamespace=true
  destination:
    namespace: prd-nginx
    server: https://$PRDK8SIP:6443
EOF

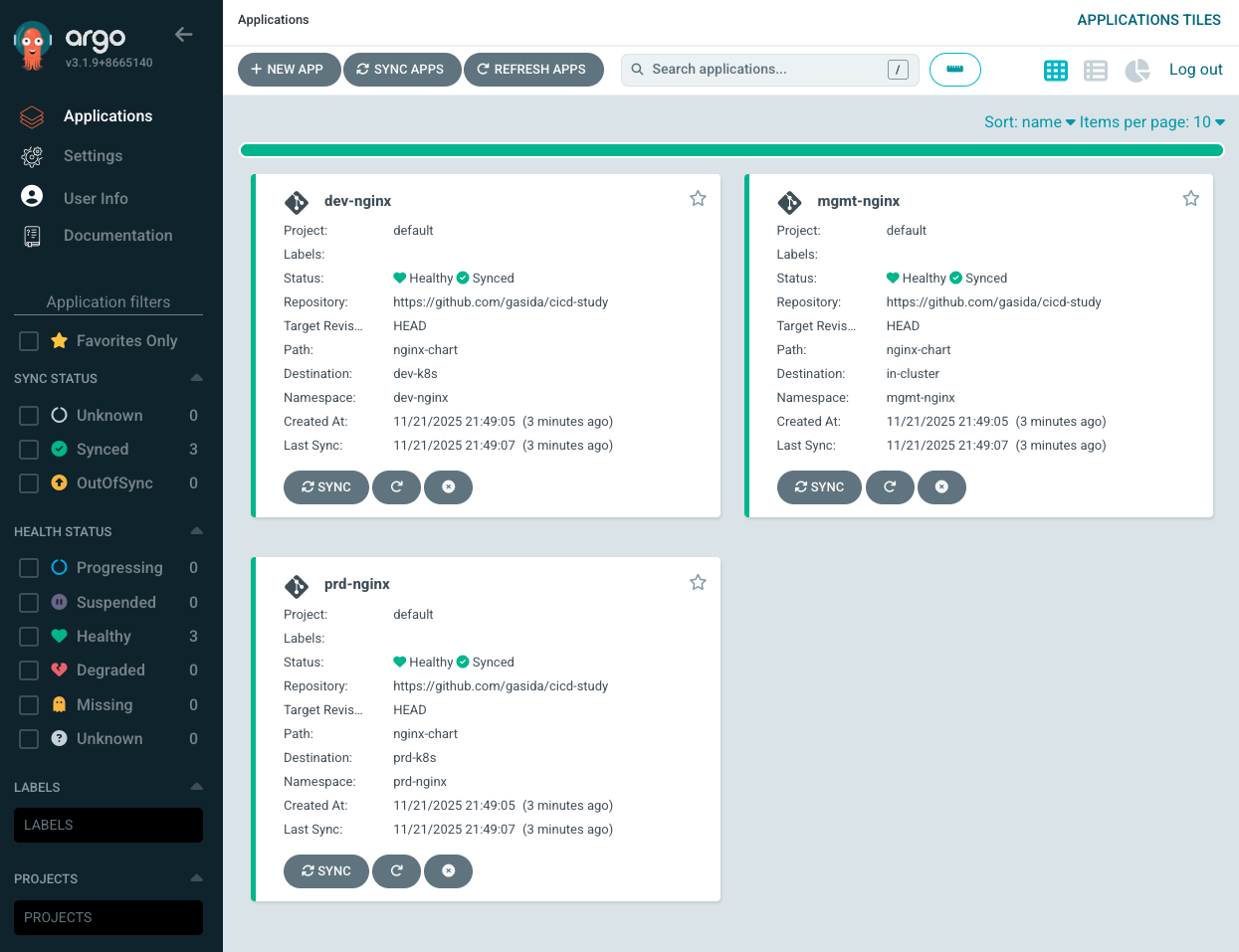

argocd app list
NAME               CLUSTER                         NAMESPACE   PROJECT  STATUS  HEALTH       SYNCPOLICY  CONDITIONS  REPO                                  PATH         TARGET
argocd/dev-nginx   https://192.168.97.3:6443       dev-nginx   default  Synced  Healthy      Auto-Prune        https://github.com/gasida/cicd-study  nginx-chart  HEAD
argocd/mgmt-nginx  https://kubernetes.default.svc  mgmt-nginx  default  Synced  Progressing  Auto-Prune        https://github.com/gasida/cicd-study  nginx-chart  HEAD
argocd/prd-nginx   https://192.168.97.4:6443       prd-nginx   default  Synced  Progressing  Auto-Prune        https://github.com/gasida/cicd-study  nginx-chart  HEAD

# mgmt 클러스터에서 application 확인
kubectl get applications -n argocd
NAME         SYNC STATUS   HEALTH STATUS
dev-nginx    Synced        Healthy
mgmt-nginx   Synced        Healthy
prd-nginx    Synced        Healthy

# 통신 확인
kubectl get pod,svc,ep,cm -n dev-nginx --context kind-dev
NAME                            READY   STATUS    RESTARTS   AGE
pod/dev-nginx-59f4c8899-9k6sx   1/1     Running   0          3m22s

NAME                TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
service/dev-nginx   NodePort   10.96.156.127           80:31000/TCP   3m22s

NAME                  ENDPOINTS       AGE
endpoints/dev-nginx   10.244.0.5:80   3m22s

curl -s http://127.0.0.1:31000
NAME                         DATA   AGE
configmap/dev-nginx          1      3m22s
configmap/kube-root-ca.crt   1      3m22s

Hello, Dev - Kubernetes!

Nginx version 1.26.1



# Argocd APP 삭제

App of Apps + Templating

기본 App of Apps 패턴은 yaml를 일일히 관리하기에 자동화가 어렵습니다.

이를 헬름 차트를 사용하면 values.yaml 값만 수정하면 되기에 일부 자동화가 가능해집니다.

예제 애플리케이션 차트를 확인하면 다음과 같습니다.

헬름 차트

# https://github.com/gasida/cicd-study/blob/main/apps/templates/applications.yaml
{{- range .Values.applications }}
{{- $config := $.Values.config -}}
apiVersion: argoproj.io/v1alpha1
kind: Application
metadata:
  name: {{ printf "example.%s" .name | quote }}
  namespace: argocd
  finalizers:
  - resources-finalizer.argocd.argoproj.io
spec:
  destination:
    namespace: {{ .namespace | default .name | quote }}
    server: {{ $config.spec.destination.server | quote }}
  project: default
  source:
    path: {{ .path | default .name | quote }}
    repoURL: {{ $config.spec.source.repoURL }}
    targetRevision: {{ $config.spec.source.targetRevision }}
    {{- with .tool }}
    {{- . | toYaml | nindent 4 }}
    {{- end }}
  syncPolicy:
    syncOptions:
      - CreateNamespace=true
    automated:
      prune: true
      selfHeal: true
---
{{ end -}}

헬름 차트의 Values

# https://github.com/gasida/cicd-study/blob/main/apps/values.yaml
config:
  spec:
    destination:
      server: https://kubernetes.default.svc
    source:
      repoURL: https://github.com/gasida/cicd-study
      targetRevision: main

applications:
  - name: helm-guestbook
    tool:
      helm:
        releaseName: helm-guestbook
  - name: kustomize-guestbook
  - name: sync-waves

# Root Application 하나에 여러 Application manifest를 넣어 관리
argocd app create apps \
    --dest-namespace argocd \
    --dest-server https://kubernetes.default.svc \
    --repo https://github.com/gasida/cicd-study.git \
    --path apps

# Root Application을 sync하면 하위 앱들이 자동 생성됨
argocd app sync apps

# 삭제
argocd app delete argocd/apps --yes

App of Apps 의 한계

App of Apps 패턴은 관리해야 할 애플리케이션이나 클러스터가 늘어날수록 Root App의 YAML 파일이 기하급수적으로 비대해지고, 모든 변경 사항을 사람이 직접 수정해야 하는 병목 현상이 발생합니다.

앱 개수를 동적으로 생성할 수 없음
Git 구조와 Application 구조 간 결합도가 높음
여러 클러스터 / 여러 namespace 자동 확장이 어려움
Multi-tenant 구조에서 스케일링 문제가 발생
선언적(dynamic)이 아니라 정적(static)

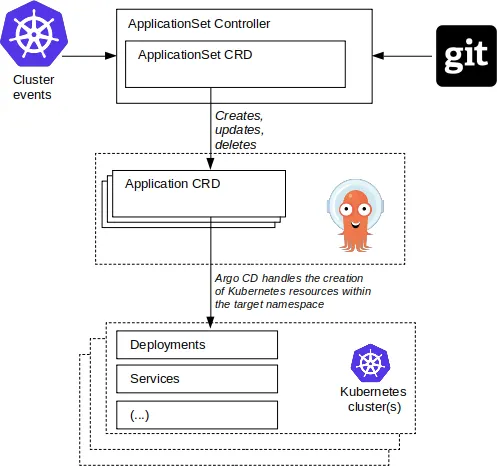

ApplicationSet 컨트롤러 : ArgoCD CRD 를 통해 Application 관리

다수의 클러스터와 모노리포 내에서 Argo CD 애플리케이션을 관리하는 자동화와 유연성을 제공하며, 멀티테넌트 쿠버네티스 클러스터에서 셀프 서비스 사용을 가능하게 합니다

(Argo CD v2.3부터 ApplicationSet 컨트롤러가 Argo CD와 함께 제공)

Argo CD를 사용하여 단일 Kubernetes 매니페스트를 사용하여 여러 Kubernetes 클러스터를 타겟팅하는 기능
Argo CD를 사용하여 하나 이상의 Git 저장소에서 여러 애플리케이션을 배포하기 위해 단일 Kubernetes 매니페스트를 사용하는 기능
모노레포에 대한 지원 개선: Argo CD 컨텍스트에서 모노레포는 단일 Git 저장소 내에 정의된 여러 Argo CD 애플리케이션 리소스입니다.
다중 테넌트 클러스터 내에서 Argo CD를 사용하여 개별 클러스터 테넌트가 애플리케이션을 배포하는 기능을 향상시킵니다(대상 클러스터/네임스페이스를 활성화하는 데 권한이 있는 클러스터 관리자가 관여할 필요 없음)

applicationSet 의 유일한 목표는 Argo CD 애플리케이션 리소스가 선언적 ApplicationSet 리소스에 정의된 상태로 보장되도록 하는 것이다.

ApplicationSet은 제너레이터 generator 를 사용해 각기 다른 데이터 소스를 지원하는 매개변수를 생성한다. 제너레이터의 종류 - Generators
제너레이터 : ApplicationSet 의 기본 구성 요소는 제너레이터다. 제너레이터는 ApplicationSet 에서 사용되는 매개변수 생성을 담당한다.

제너레이터 예시

(1) 리스트 제너레이터

리스트를 통해 클러스터 대상을 정의할 수 있다.

apiVersion: argoproj.io/v1alpha1
kind: ApplicationSet
metadata:
  name: guestbook
  namespace: argocd
spec:
  goTemplate: true
  goTemplateOptions: ["missingkey=error"]
  generators:
  - list:
      elements:
      - cluster: engineering-dev
        url: https://1.2.3.4
      - cluster: engineering-staging
        url: https://2.4.6.8
      - cluster: engineering-prod
        url: https://9.8.7.6
  template:
    metadata:
      name: '{{.cluster}}-guestbook'
    spec:
      project: "my-project"
      source:
        repoURL: https://github.com/argoproj/argo-cd.git
        targetRevision: HEAD
        path: applicationset/examples/list-generator/guestbook/{{.cluster}}
      destination:
        server: '{{.url}}'
        namespace: guestbook

(2) 클러스터 제너레이터

모든 클러스터의 경우

apiVersion: argoproj.io/v1alpha1
kind: ApplicationSet
metadata:
  name: guestbook
  namespace: argocd
spec:
  goTemplate: true
  goTemplateOptions: ["missingkey=error"]
  generators:
  - clusters: {} # Automatically use all clusters defined within Argo CD
  template:
    metadata:
      name: '{{.name}}-guestbook' # 'name' field of the Secret
    spec:
      project: "my-project"
      source:
        repoURL: https://github.com/argoproj/argocd-example-apps/
        targetRevision: HEAD
        path: guestbook
      destination:
        server: '{{.server}}' # 'server' field of the secret
        namespace: guestbook

레이블 셀렉터와 일치하는 클러스터 대상

# This would match an Argo CD cluster secret containing:
apiVersion: v1
kind: Secret
data:
  # (... fields as above ...)
metadata:
  labels:
    argocd.argoproj.io/secret-type: cluster
    staging: "true"
...

# A label selector may be used to narrow the scope of targeted clusters to only those matching a specific label:
apiVersion: argoproj.io/v1alpha1
kind: ApplicationSet
metadata:
  name: guestbook
  namespace: argocd
spec:
  goTemplate: true
  goTemplateOptions: ["missingkey=error"]
  generators:
  - clusters:
      selector:
        matchLabels:
          staging: "true"
        # The cluster generator also supports matchExpressions.
        #matchExpressions:
        #  - key: staging
        #    operator: In
        #    values:
        #      - "true"
...

ApplicationSet List 제너레이터 실습

docker network inspect kind | grep -E 'Name|IPv4Address'

DEVK8SIP=192.168.97.3
PRDK8SIP=192.168.97.4
echo $DEVK8SIP $PRDK8SIP

# argocd app 배포
cat <https://github.com/gasida/cicd-study.git
        targetRevision: HEAD
        path: appset/list/{{.cluster}}
      destination:
        server: '{{.url}}'
        namespace: guestbook
      syncPolicy:
        syncOptions:
          - CreateNamespace=true
EOF


kubectl get applicationsets -n argocd
NAME        AGE
guestbook   20s

argocd appset list
NAME              PROJECT  SYNCPOLICY  CONDITIONS                                                                                                                                                                                                                                     REPO                                      PATH                      TARGET
argocd/guestbook  default  nil         [{ParametersGenerated Successfully generated parameters for all Applications 2025-11-21 22:22:52 +0900 KST True ParametersGenerated} {ResourcesUpToDate ApplicationSet up to date 2025-11-21 22:22:52 +0900 KST True ApplicationSetUpToDate}]  https://github.com/gasida/cicd-study.git  appset/list/{{.cluster}}  HEAD

argocd app list -l managed-by=applicationset
NAME                      CLUSTER                    NAMESPACE  PROJECT  STATUS     HEALTH   SYNCPOLICY  CONDITIONS  REPO                                      PATH                 TARGET
argocd/dev-k8s-guestbook  https://192.168.97.3:6443  guestbook  default  OutOfSync  Missing  Manual            https://github.com/gasida/cicd-study.git  appset/list/dev-k8s  HEAD
argocd/prd-k8s-guestbook  https://192.168.97.4:6443  guestbook  default  OutOfSync  Missing  Manual            https://github.com/gasida/cicd-study.git  appset/list/prd-k8s  HEAD

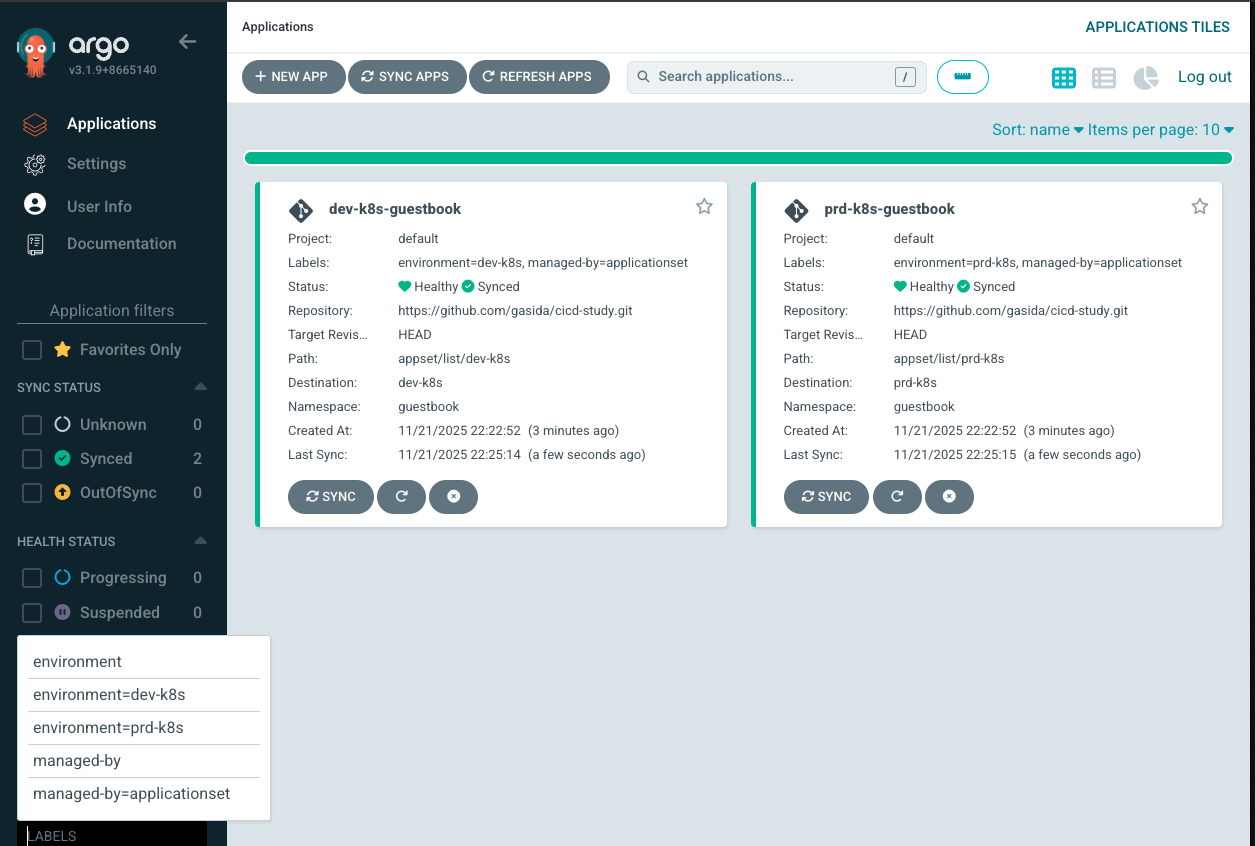

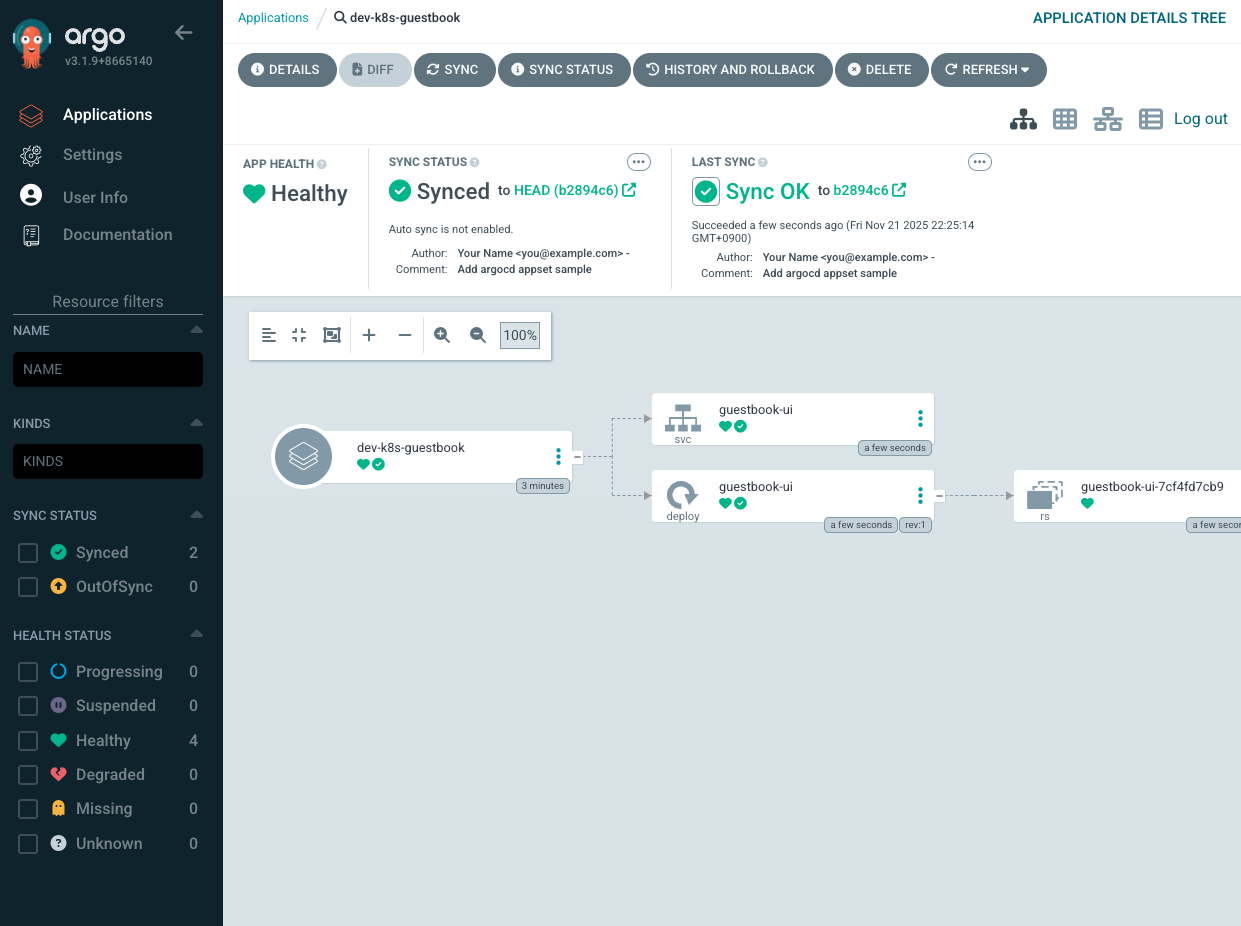

# sync
argocd app sync -l managed-by=applicationset

구성 환경 삭제

kind delete clsuters mgmt dev prd

'Cloud' 카테고리의 다른 글

HashiCorp Vault 맛보기 (0)	2025.11.29
KeyCloak SSO 실습 (0)	2025.11.23
ArgoCD 접근제어 설정 방법 (0)	2025.11.16
ArgoCD 정리 (1) (0)	2025.11.08
Gitops CI & CD 구성(Jenkins & ArgoCD) (0)	2025.11.02

현재글ArgoCD로 멀티클러스터 관리하기

호랑 테크 블로그

클라우드 엔지니어 HanHorang 블로그입니다. 피드백 댓글 환영합니다

cloudnet, t1014, kubernetes, jenkins, eks, Karpenter, kans3, cicd, aews3, prometheus, kubeflow, kans3기, Grafana, AEWS, argocd, llm, A101, ansible, Terraform, Ai,

Today :
Yesterday :

호랑 테크 블로그

ArgoCD로 멀티클러스터 관리하기

ArgoCD 관리 유형

멀티클러스터 환경 구성

ArgoCD를 통한 멀티클러스터 관리

App of Apps 패턴

Hello, Dev - Kubernetes!

App of Apps + Templating

App of Apps 의 한계

ApplicationSet 컨트롤러 : ArgoCD CRD 를 통해 Application 관리

구성 환경 삭제

'Cloud' 카테고리의 다른 글

'Cloud'의 다른글

티스토리툴바

« 2025/12 »
일	월	화	수	목	금	토
	1	2	3	4	5	6
7	8	9	10	11	12	13
14	15	16	17	18	19	20
21	22	23	24	25	26	27
28	29	30	31

ArgoCD로 멀티클러스터 관리하기

ArgoCD 관리 유형

멀티클러스터 환경 구성

ArgoCD를 통한 멀티클러스터 관리

App of Apps 패턴

Hello, Dev - Kubernetes!

App of Apps + Templating

App of Apps 의 한계

ApplicationSet 컨트롤러 : ArgoCD CRD 를 통해 Application 관리

구성 환경 삭제

'Cloud' 카테고리의 다른 글

'Cloud'의 다른글

관련글

티스토리툴바
