EKS에서 Atlantis 구성하기



Overview

오픈소스 Terraform Runner 툴인 Atlantis를 이해하고, EKS 환경에서 구성하겠습니다.



Atlantis

Atlantis는 Terraform 기반 인프라 코드 변경을 관리하는 자동화 도구로,

GitHub, GitLab, Bitbucket 등과 통합되어 PR(Pull Request) 이벤트를 통해 plan 및 apply 명령을 실행합니다.

Terraform Cloud와 비교하여 Atlantis는 테라폼 부가 기능이 없지만,

비용이 무료이며 자체 호스팅할 수 있다는 장점이 있습니다.

아틀란티스 아키텍처는 다음과 같습니다.

• VCS Controller(코드 관리 시스템 컨트롤러)에서 코드 관리 툴의 Comment, PR 이벤트를 핸들링하여 테라폼 명령어을 수행합니다. 관련 내용
• Runner에서 테라폼 명령어를 수행하며 수행 전, 후로 사용자 웹 훅을 설정할 수 있습니다.
• 구성 일관성을 위해 디렉토리와 워크스페이스를 잠그는 Lock 기능이 제공됩니다. 관련 내용
• 프로메테우스 또한 같이 구성되어 있어 메트릭 확인이 가능합니다.
• 자격 증명이 있는 서버에서 Atlantis를 실행하므로 보안 구성이 필수입니다. 아틀란티스 레벨에서는 허용된 저장소와 API만 제한하며, 테라폼 구성 계획도 사전 사용자 계획을 통해 보호할 수 있도록 구성해야 합니다. 관련 내용

Events Controller | Atlantis



Locking | Atlantis



Security | Atlantis





Atlantis 배포

EKS에서 아틀란티스를 배포하고, Github Repo 와 연동하여 기능 동작을 테스트하겠습니다.

EKS 1.30 버전 노드(m5.large) 2대 구성 addn 구성(aws-load-balancer-controller, external-dns, ebs-csi-driver)

Github Repo 구성

아틀란티스를 사용하기전 Github repo 구성과 웹 훅 설정을 진행해야 합니다.

• private 옵션으로 설정하고 repo 생성

접근 토큰 생성

Setting > 최하단 Developer Settings > personal access tokens > Tokens(classic)

• select scopes에서 repo와 admin:org_hook 권한 설정

웹 훅 시크릿 구성

browserling: Generate Random Strings and Numbers > 32 길이 설정 후 발급



깃허브 웹 훅 설정

생성 Repo > Setting > Webhooks > Add Webhook

• Payload URL은 빈 값으로, Content type은 application/json, Secret은 웹 훅 시크릿 값, SSL verification은 Disable로 클릭 후 생성

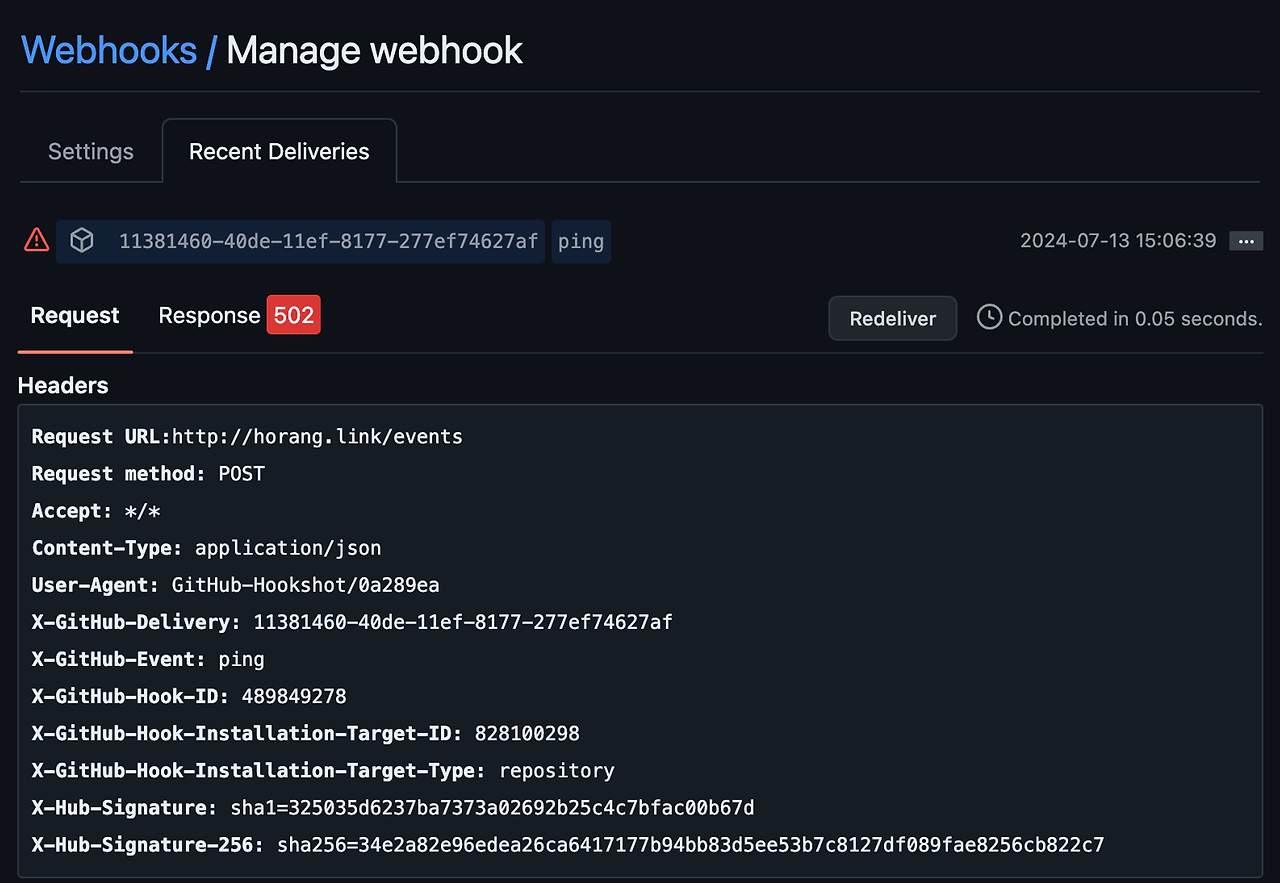

웹 훅을 설정하고 Recent Delivery에서 로그를 확인할 수 있습니다.

현재 아틀란티스를 구성하지 않았으므로 502에러가 떨어집니다.





Atlantis 구성

helm repo add runatlantis https://runatlantis.github.io/helm-charts
helm inspect values runatlantis/atlantis > values.yaml

아틀란티스 구성은 다음과 같이 설정하였습니다.

vi values-atlantis.yaml
---------------

#  add atlantis public domain for :
atlantisUrl: http://horang.link

# Add your terraform repository:
##in my case I'm using the same repository
orgWhitelist: github.com/HanHoRang31/t101-cicd

# If using GitHub, specify like the following:
github:
  user: t****66@gmail.com
  token: *******************
  secret: *******************

# -- Optionally specify an username and a password for basic authentication.
basicAuth:
  username: "admin"
  password: "1234"

ingress:
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
    alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
    alb.ingress.kubernetes.io/certificate-arn: arn:aws:acm:ap-northeast-2:*******
    alb.ingress.kubernetes.io/success-codes: 200-399
    alb.ingress.kubernetes.io/group.name: "atlantis"
  hosts:
    - host: atlantis.horang.link
      service: atlantis
      paths: ["/*"]


#Specify AWS credentials to be mapped to ~/.aws inside the atlantis container
# to allow atlantis container access AWS:
aws:
   credentials: |
              [default]
              aws_access_key_id = A***************K
              aws_secret_access_key = 0********************
              region = ap-northeast-2
   config: |
     [profile a_role_to_assume]
     role_arn = arn:aws:iam::**************:role/AmazonEKS_EBS_CSI_DriverRole
     source_profile = default
#defaultTFVersion set the default terraform version to be used in atlantis server
## it should be the same as your terraform version to overcome any terraform lock status
defaultTFVersion: 1.8.5

• 차트 배포시 ebs-csi-driver 배포 및 PVC 설정이 필요합니다.

helm install atlantis runatlantis/atlantis -f values-atlantis.yaml -n atlantis

아틀란티스 구동을 확인하였으면 깃허브 webhook 설정으로 돌아가 URL을 등록합니다.

• URL 뒤에 /event를 추가해야 합니다.





연동 테스트

T1014 스터디에서 제공해주신null 프로바이더 내용으로 연동 테스트를 진행하겠습니다.

# git clone
git clone https://github.com/HanHoRang31/t101-cicd.git && cd t101-cicd && tree

# feature branch 생성
git branch test && git checkout test && git branch

# main.tf 파일 작성
echo 'resource "null_resource" "example" {}' > main.tf

# add commit push
git add main.tf && git commit -m "add main.tf" && git push origin test

403 에러로 발생합니다. atlantis 파드 로그를 확인하면, 아틀란티스 서버에 repo 허용이 필요합니다.

아틀란티스 서버 구성을 repo 허용 내용을 추가합니다.

vi values-atlantis.yaml
---
..
..
defaultTFVersion: 1.8.5

repoConfig: |
  ---
  repos:
  - id: /.*/
    apply_requirements: []
    workflow: default
    allowed_overrides: []
    allow_custom_workflows: false
  - id: github.com/HanHoRang31/t101-cicd
    apply_requirements: [approved, mergeable]
    workflow: default
  workflows:
    default:
      plan:
        steps: [init, plan]
      apply:
        steps: [apply]
  metrics:
    prometheus:
      endpoint: /metrics
----

# 아틀란티스 서버 config 업데이트
kubectl delete pods/atlantis-0 -n atlantis
helm upgrade -i atlantis runatlantis/atlantis -f values-atlantis.yaml -n atlantis

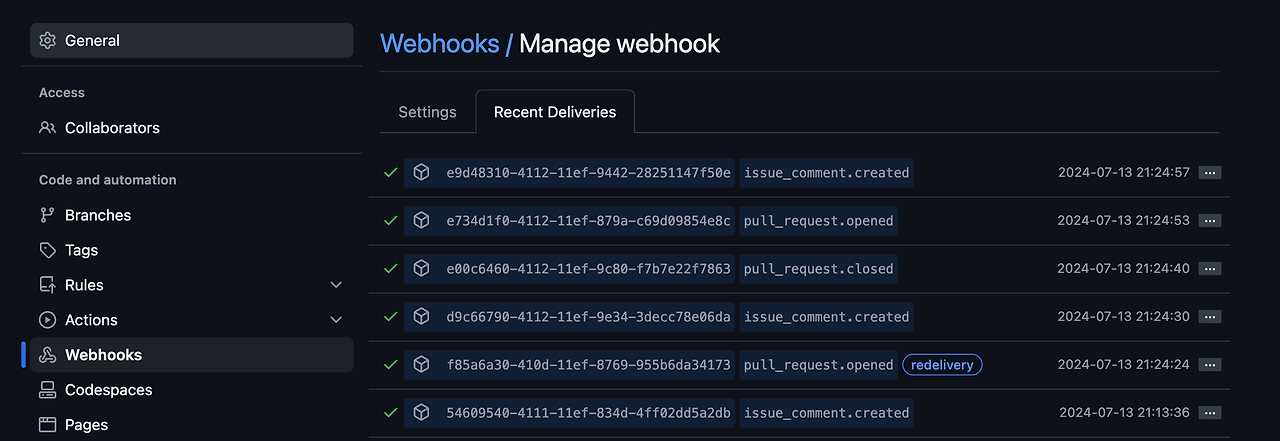

다시 웹 훅을 테스트하면 200 결과를 확인할 수 있습니다.

다만, PR 을 다시 생성하여 요청하는 경우 다음과 같이 Lock을 확인할 수 있습니다.

Lock은 충돌 방지, 최신 상태의 인프라 반영을 목적으로 구성되어 있습니다.

필자의 경우는 연동 단계에서 이전 PR Close Event가 아틀란티스로 전달하지 못해 발생한 현상이였습니다.

Lock은 아틀란티스 서버에서 해제가 가능합니다.

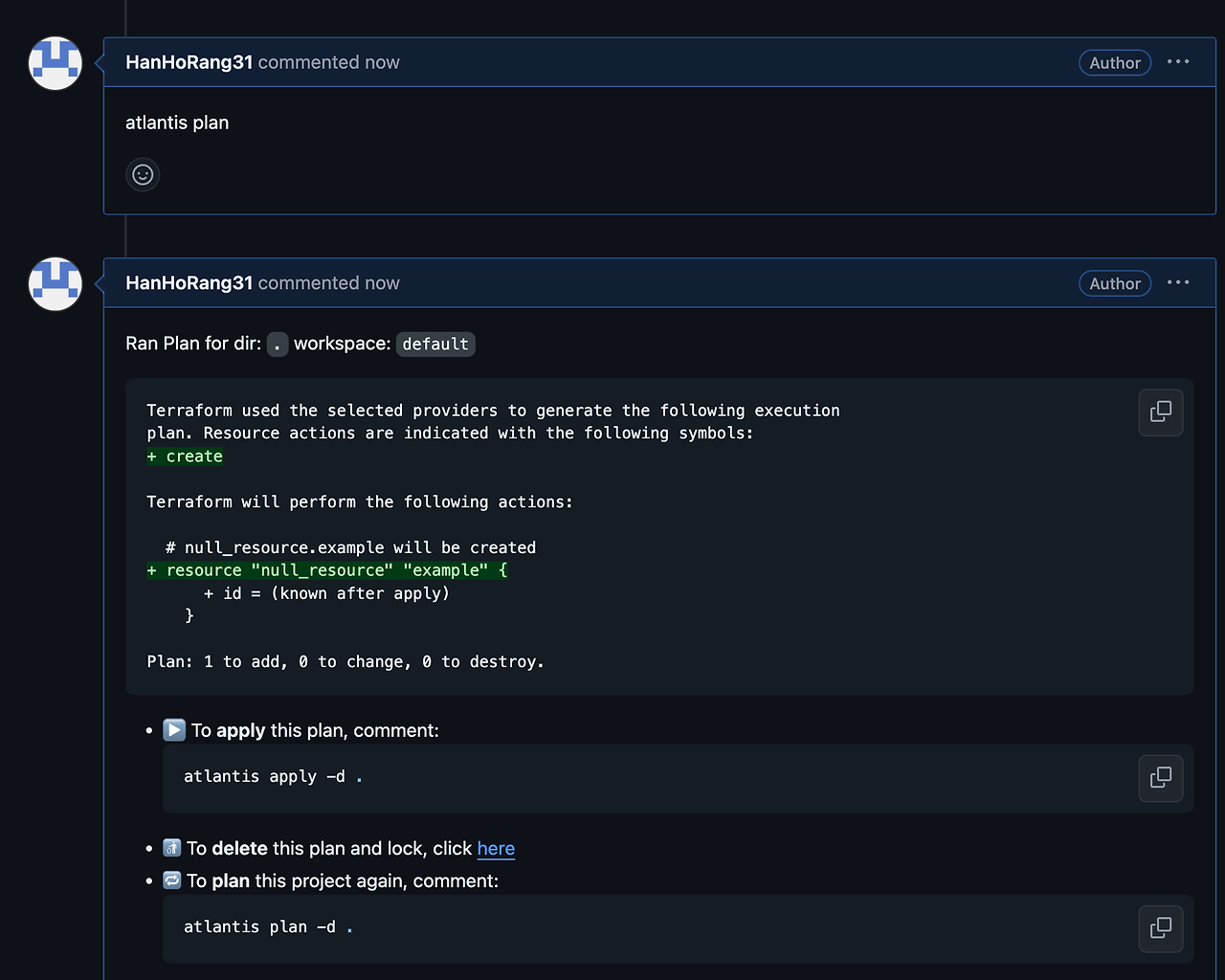

해제 후 깃 PR 에 comment를 달아 동작을 확인합니다.

아틀란티스 관련 명령어는 커맨트로 확인이 가능합니다.

그 외 명령어는 공식 문서를 참고해주세요.

Using Atlantis | Atlantis





프로메테우스 연동

아틀란티스는 다음의 프로메테우스 메트릭을 노출합니다.

차트 수정을 통해 프로메테우스에서 메트릭을 가져오도록 구성하겠습니다.

먼저, 아틀란티스 구성을 다음과 같이 수정하여 servicemonitor를 배포합니다.

vi values-atlantis.yaml
---
..
..
  metrics:
    prometheus:
      endpoint: /metrics

servicemonitor:
  # -- To enable a Prometheus servicemonitor, set enabled to true,
  #   and enable the metrics in this file's repoConfig
  #   by setting a value for metrics.prometheus.endpoint.
  enabled: true
----
# 아틀란티스 배포
helm upgrade -i atlantis runatlantis/atlantis -f values-atlantis.yaml -n atlantis

이어서, 프로메테우스 스택을 배포하겠습니다.

# 모니터링
kubectl create ns monitoring
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
MyDomain=<도메인>

# 파라미터 파일 생성
cat < monitor-values.yaml
prometheus:
  prometheusSpec:
    podMonitorSelectorNilUsesHelmValues: false
    serviceMonitorSelectorNilUsesHelmValues: false
    retention: 5d
    retentionSize: "10GiB"

  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - prometheus.$MyDomain
    paths:
      - /*
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/load-balancer-name: monitoring
      alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'

grafana:
  defaultDashboardsTimezone: Asia/Seoul
  adminPassword: prom-operator

  ingress:
    enabled: true
    ingressClassName: alb
    hosts:
      - grafana.$MyDomain
    paths:
      - /*
    annotations:
      alb.ingress.kubernetes.io/scheme: internet-facing
      alb.ingress.kubernetes.io/target-type: ip
      alb.ingress.kubernetes.io/listen-ports: '[{"HTTPS":443}, {"HTTP":80}]'
      alb.ingress.kubernetes.io/success-codes: 200-399
      alb.ingress.kubernetes.io/load-balancer-name: monitoring
      alb.ingress.kubernetes.io/group.name: study
      alb.ingress.kubernetes.io/ssl-redirect: '443'

defaultRules:
  create: false
kubeControllerManager:
  enabled: false
kubeEtcd:
  enabled: false
kubeScheduler:
  enabled: false
alertmanager:
  enabled: false
EOT

# 배포
helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack --version 45.27.2 \
--set prometheus.prometheusSpec.scrapeInterval='15s' --set prometheus.prometheusSpec.evaluationInterval='15s' \
-f monitor-values.yaml --namespace monitoring

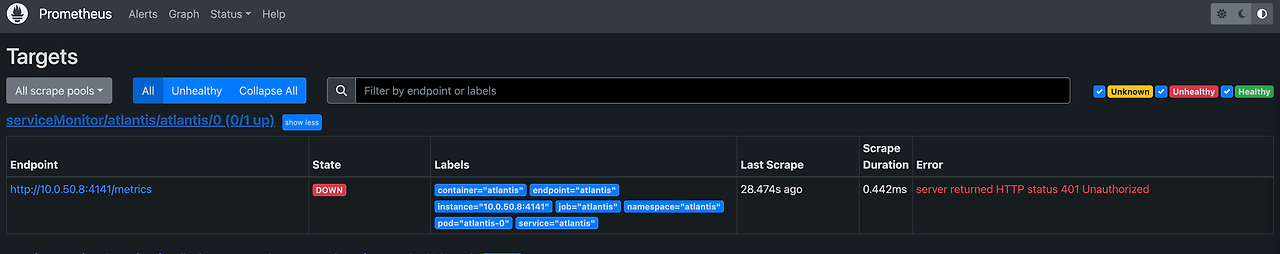

프로메테우스에서 메트릭 수집 확인시, 401 에러가 확인됩니다.

401에러는 servicemonitor 설정시, 아틀란티스 auth(사용자정보)를 설정하지 않아 발생하였습니다.

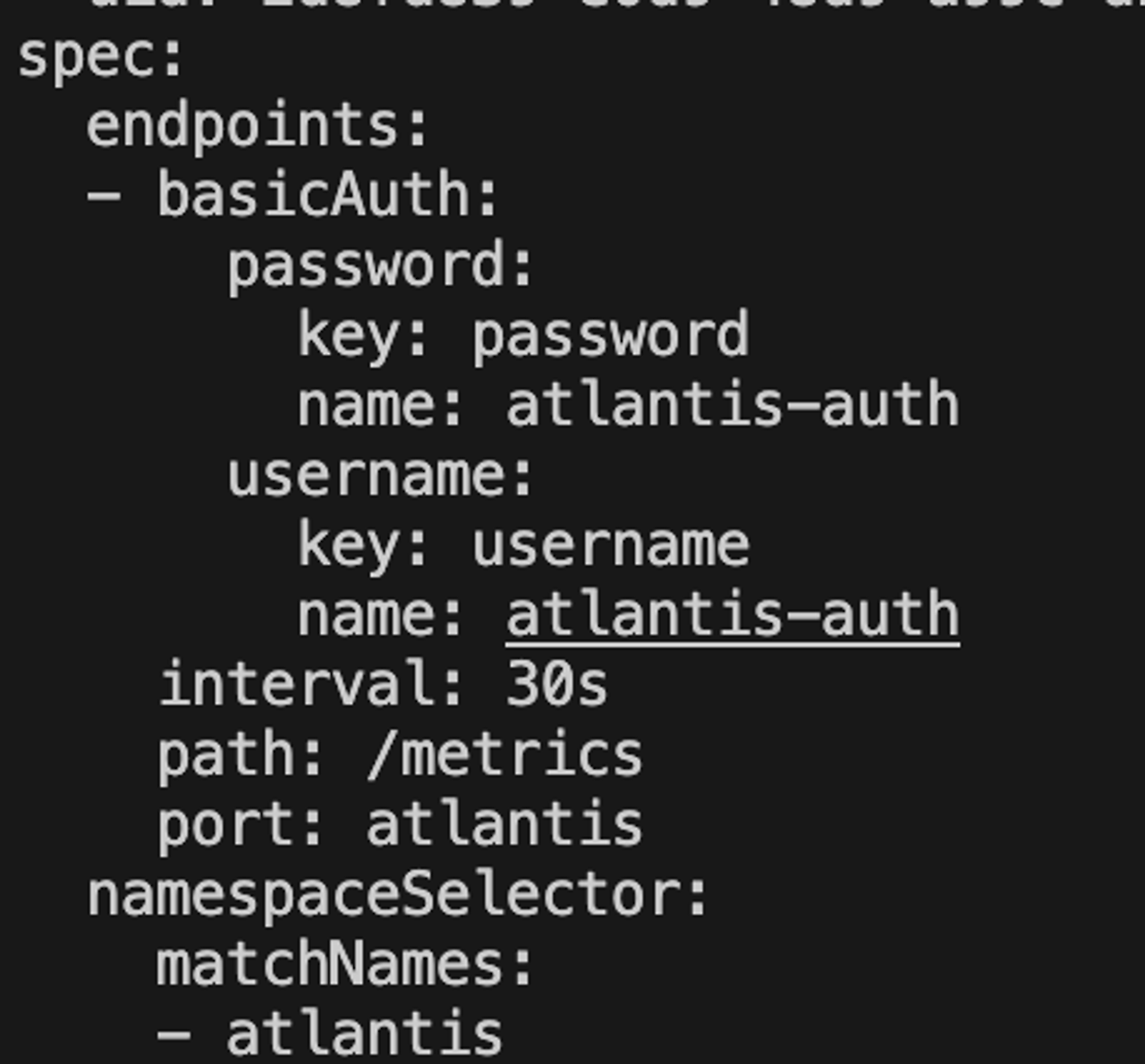

아래 값를 참고하여 servicemonitor 정보를 수정합니다.

kubectl edit servicemonitor/atlantis -n atlantis

추가 후 프로메테우스를 확인하면 정상적으로 메트릭을 수집하는 것을 확인할 수 있습니다.

아쉬운 점은 그라파나 대시보드 랩에 Atlantis 관련 대시보드를 찾을 수 없었습니다.

추후 필요한 사항이 있으면 대시보드를 직접 구성해야겠네요.
